Какой щебень следует выбирать для дренажных систем

Эффективность дренажной системы напрямую зависит от правильного подбора фильтрующего материала. Щебень в дренаже выполняет две ключевые функции: задерживает частицы грунта, предотвращая заиливание труб, и обеспечивает свободный проход воды. От качества и характеристик этого материала зависит срок службы всей системы, поэтому к выбору щебня следует подходить с учетом конкретных условий эксплуатации.

Роль щебня в дренажной системе

Дренажный слой решает комплекс задач, связанных с избыточной влажностью на участке. Без правильно оборудованной системы отвода воды возможны заболачивание территории, подтопление подвалов, деформация фундаментов и разрушение дорожек. Щебневая обсыпка вокруг дренажных труб работает как фильтр: вода проходит через пустоты между камнями, а загрязнения оседают на шероховатой поверхности зерен.

Ключевые проблемы, которые решает дренаж из щебня:

• Заболачивание участков с глинистыми и торфяными почвами, характерное для низин и территорий с высоким стоянием грунтовых вод.
• Разрушение фундаментов из-за подмыва грунта и сезонного пучения.
• Подтопление подвалов и цокольных этажей при резком подъеме уровня грунтовых вод после дождей и таяния снега.
• Гниение корневой системы растений в переувлажненных грунтах.

Ключевые характеристики щебня для дренажа

При выборе материала для дренажной системы следует обращать внимание на несколько технических параметров, каждый из которых влияет на долговечность и эффективность работы дренажа.

• Лещадность — характеризует содержание зерен плоской и игловидной формы. В дорожном строительстве такие зерна считаются недостатком, поскольку снижают плотность укладки. Однако, в дренажных системах повышенная лещадность является преимуществом: она увеличивает водопроницаемость материала и коэффициент фильтрации. Оптимальным считается щебень IV–V групп лещадности.
• Морозостойкость — в дренажной системе постоянно присутствует влага, которая при отрицательных температурах замерзает и разрушает структуру камня. Для условий умеренного климата, характерного для Новгородской области, рекомендуется выбирать щебень с морозостойкостью не ниже F200–F300. Материал с маркой F300 выдерживает до 300 циклов попеременного замораживания и оттаивания без существенной потери прочности.
• Прочность — щебень в дренаже испытывает статические нагрузки от давления труб, массы грунта и собственного веса. Для поверхностных систем достаточно марки прочности М800, тогда как для глубинного дренажа под фундаментами рекомендуется использовать щебень марок М1000–М1200 и выше.
• Насыпная плотность — показатель насыпной плотности необходим для расчета объема закупки и количества транспортных средств для доставки. Чем выше лещадность, тем ниже насыпная плотность материала.
• Водопоглощение и водопроницаемость — коэффициент фильтрации определяет скорость прохождения воды через слой щебня. Слишком высокий показатель приведет к тому, что вода не будет успевать очищаться от примесей. Оптимальные значения достигаются у щебня фракций 5–20 и 20–40 мм со средней или высокой лещадностью. Повышенное содержание глинистых частиц увеличивает водопоглощение, что может привести к набуханию материала и деформации дренажной системы.
• Радиоактивность — поскольку дренажные системы обустраиваются в жилой зоне, необходимо учитывать радиационно-гигиенические характеристики материала. Естественный радиационный фон щебня не должен превышать 370 Бк/кг. Сертифицированные нерудные материалы, представленные на рынке, как правило, имеют показатели в 2–10 раз ниже этой нормы.

Щебень для дренажа в жилой зоне должен быть химически инертным и не выделять вредных веществ при контакте с водой.

Ключевые требования:

• Радиационный фон не выше 370 Бк/кг. Для гранитного щебня этот показатель обычно в пределах нормы, для гравийного и известнякового, как правило, ниже.
• Отсутствие вымывания тяжелых металлов. Исследования показывают, что при контакте щебня с агрессивными кислыми водами возможна эмиссия водорастворимых солей тяжелых металлов. Для дренажа в жилой зоне следует выбирать щебень с подтвержденным химическим составом.
• Вторичный щебень и шлак требуют особого контроля. В их составе возможны примеси, вымывание сульфатов и хрома. Для дренажа вокруг дома эти материалы не рекомендуются.

Выбор вида щебня для систем дренажа

Виды щебня для дренажа:

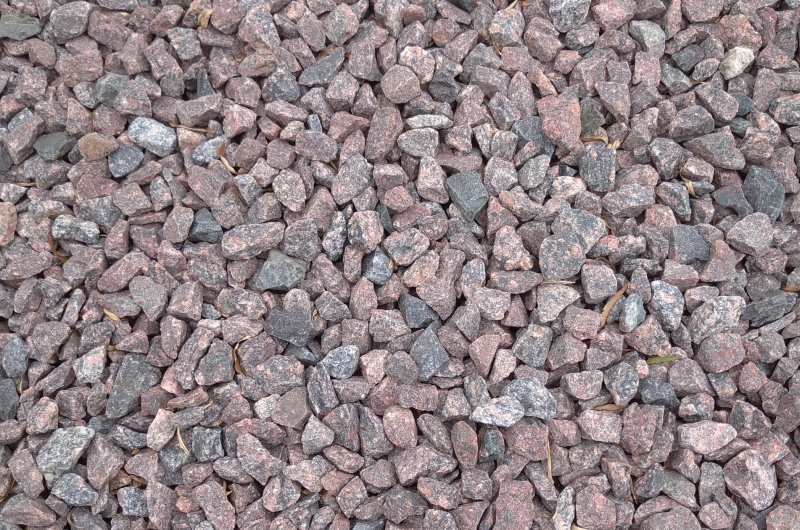

• Гранитный щебень — наиболее предпочтительный материал для дренажных систем благодаря максимальной прочности (М1400–М1600), высокой морозостойкости (F300–F400) и устойчивости к агрессивным средам. Гранитный щебень имеет низкую лещадность и подходит для любых типов дренажа, включая глубинные системы под фундаментами. Существенным недостатком является более высокая стоимость по сравнению с другими видами.

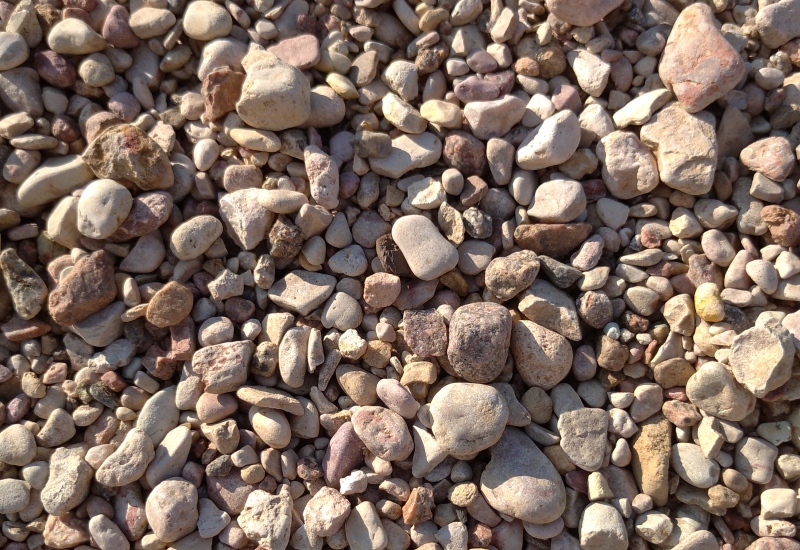

• Гравийный щебень — материал, получаемый путем дробления осадочных пород, обладает прочностью до М1000 и морозостойкостью F150–F200. Фильтрационная способность гравийного щебня составляет 150–200 м/сутки. Это доступный по цене вариант, который успешно справляется с задачами дренажа на участках с умеренными нагрузками. Для дренажа подходит гравийный щебень с дроблеными, а не окатанными зернами.
• Известняковый щебень — относится к осадочным породам и уступает гранитному и гравийному по прочности и морозостойкости. Применение известнякового щебня в дренаже требует предварительной консультации со специалистом, поскольку в условиях повышенной влажности и сезонных перепадов температур материал может разрушаться быстрее. В то же время известняковый щебень фракции 5–20 мм может использоваться для дренажа при посадке растений на щелочных почвах.
• Вторичный щебень — получаемый из строительных отходов (кирпичный бой, бетонные обломки), вторичный щебень имеет ограниченное применение в дренажных системах из-за нестабильных характеристик и повышенного содержания примесей.

Сравнительная таблица характеристик щебня по видам.

Параметр	Гранитный	Гравийный	Известняковый	Вторичный
Прочность (марка)	М1200–М1600	М800–М1000	М600–М800	Нестабильная
Морозостойкость	F300–F400	F200–F300	F150–F200	Низкая
Лещадность	Низкая–средняя	Средняя–высокая	Средняя	Высокая
Водопоглощение	Низкое	Среднее	Повышенное	Высокое
Радиационный фон	В пределах нормы	Обычно низкий	Низкий	Непредсказуемый
Цена (руб./м³)	Высокая	Средняя	Низкая	Низкая
Срок службы в дренаже	50+ лет	30–50 лет	15–25 лет	5–15 лет
Рекомендуемое применение	Глубинный дренаж, под фундаментами	Поверхностный и глубинный дренаж	Дренаж растений, временные системы	Неответственные системы

Фракции щебня для дренажа

Выбор фракции определяется типом дренажной системы и характером грунта.

Фракция	Область применения	Особенности

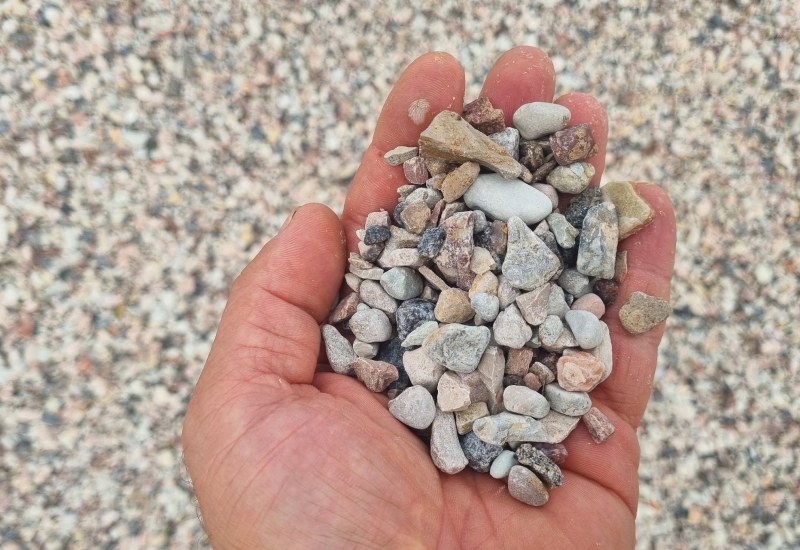

5–20 мм	Обсыпка дренажных труб по ГОСТ 8267, дренаж для растений, септики	Мелкая фракция быстрее заиливается, но обеспечивает более тонкую фильтрацию
20–40 мм	Основная засыпка дренажных траншей, придомовой дренаж, поля фильтрации	Оптимальное соотношение пропускной способности и устойчивости к заиливанию
40–70 мм	Крупные фильтрационные поля, коллекторы, укрепление оснований	Применяется ограниченно из-за снижения фильтрационной способности
20–70 мм	Большие фильтрационные поля, крупные коллекторы	Используется в промышленных дренажных системах

Наиболее универсальной фракцией для большинства частных дренажных систем является 20–40 мм, этот материал создает достаточные пустоты для прохода воды и при этом устойчив к вымыванию.

Выбор щебня для различных типов дренажных систем

Рассмотрим различные системы дренажа и порекомендуем для них щебень:

• Дренаж для септика и канализации — для оборудования дренажного колодца, полей фильтрации или дренажных тоннелей рекомендуется использовать гранитный щебень фракций 5–20, 20–40 или 40–70 мм. Для небольших объемов стоков (дачный домик сезонного использования) достаточно слоя щебня толщиной 20 см. Для полей фильтрации круглогодичного использования толщина дренажного слоя увеличивается до 40 см. В дренажных тоннелях песчаная подушка составляет 50 см, а щебневая 30 см.
• Дренаж вокруг дома и от фундамента — при обустройстве глубинного дренажа с трубами щебень укладывается на песчаную подушку и засыпается сверху. Для систем, работающих под статическими нагрузками от фундамента, рекомендуется использовать гранитный щебень марок М1000–М1200. Поверхностный дренаж без труб предполагает засыпку траншеи щебнем с последующим закрытием решеткой.
• Дренаж для растений — при посадке деревьев и кустарников щебень засыпается на дно посадочной ямы. Оптимальные фракции 5–20 мм и 20–40 мм. Для растений на щелочных почвах подойдет гранитный щебень 5–25 мм, для повышения кислотности грунта известняковый щебень 5–20 мм. Для комнатных и тепличных растений используется мраморный щебень фракции 5–10 мм.

Типичные ошибки при выборе щебня для дренажа:

• Использование щебня с высоким содержанием глинистых частиц — приводит к заиливанию дренажного слоя и снижению фильтрационной способности.
• Применение окатанного гравия без дополнительного дробления — гладкая поверхность хуже задерживает загрязнения.
• Недостаточная морозостойкость материала — в условиях Новгородской области приводит к быстрому разрушению щебня.
• Экономия на геотекстиле — без разделительного слоя щебень быстро заиливается грунтом.
• Использование известнякового щебня без учета его характеристик — в условиях повышенной влажности материал может разрушаться быстрее гранитного или гравийного.

Нормативная база

При проектировании и устройстве дренажа из щебня следует опираться на следующие документы:

• ГОСТ 8267-93 — основной стандарт на щебень и гравий из плотных горных пород. Устанавливает требования к зерновому составу, прочности, морозостойкости и содержанию дробленых зерен (не менее 80% для щебня из гравия).
• СП 104-34-96 — правила производства земляных работ, включая устройство дренажных канав и траншей.
• СП 103.13330.2012 — защита горных выработок от подземных и поверхностных вод. Содержит требования к фильтрующим обсыпкам из щебня фракции 3–10 мм.
• СП 45.13330.2012 — земляные сооружения, основания и фундаменты. Регламентирует устройство дренирующих обсыпок по ГОСТ 8267.

При проектировании глубинного дренажа под фундаментами дополнительно учитываются требования СП 50-101-2004 к основаниям и фундаментам.

Региональная специфика Великого Новгорода

Климатические условия Новгородской области характеризуются умеренно континентальным типом с продолжительной зимой и глубоким промерзанием грунта, до 130 см, что предъявляет повышенные требования к морозостойкости щебня: для дренажных систем, работающих в условиях сезонного промерзания, рекомендуется выбирать материал с маркой не ниже F200–F300.

Почвы Новгородской области часто представлены тяжелыми суглинками и глинами, что создает благоприятные условия для застоя влаги и требует устройства комбинированных дренажных систем — поверхностных и глубинных. В регионе имеется исторический опыт создания дренажных систем: еще в средневековье Великий Новгород был осушен с помощью деревянного дренажа.

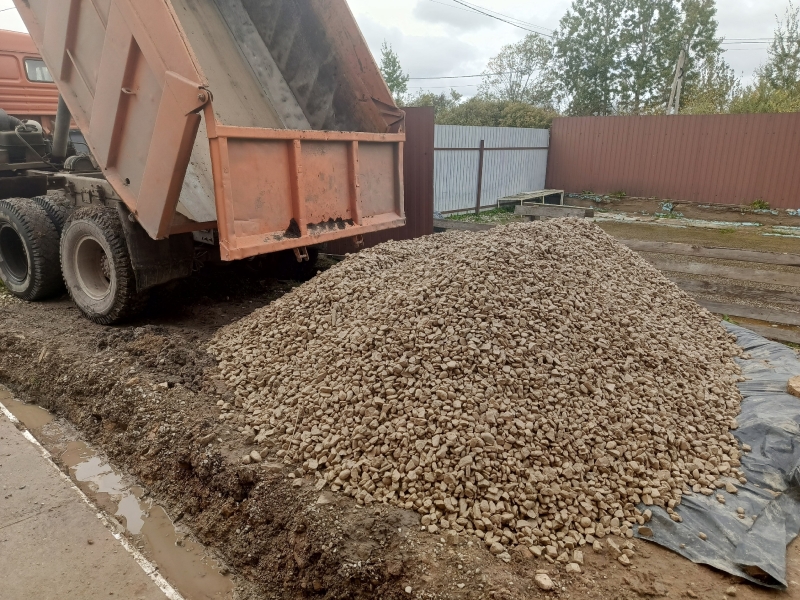

Стоимость щебня для дренажа в Великом Новгороде зависит от фракции, породы, района доставки. При заказе материала рекомендуется учитывать расходы на доставку и выбирать поставщиков, предлагающих сертифицированную продукцию с подтвержденными характеристиками морозостойкости и радиационной безопасности.

Расчет количества щебня

Объем щебня для дренажной траншеи рассчитывается по простой формуле:

V = L × W × H − Vтрубы

где L — длина траншеи, W — ширина, H — высота щебневой обсыпки, Vтрубы — объем дренажной трубы.

Пример расчета. Траншея длиной 20 м, шириной 0,4 м, высота щебневой обсыпки 0,3 м. Объем щебня: 20 × 0,4 × 0,3 = 2,4 м³. Объем трубы диаметром 110 мм на этой длине около 0,19 м³. Итого потребуется примерно 2,2 м³ щебня. С учетом запаса на уплотнение и потери при засыпке рекомендуется заказывать на 10–15% больше, около 2,5 м³.

Ометим, что насыпная плотность щебня фракции 20–40 мм составляет в среднем 1,35–1,45 т/м³. Для засыпки 2,5 м³ потребуется примерно 3,4–3,6 тонны материала. При заказе уточняйте у поставщика насыпную плотность конкретной партии, она зависит от породы и лещадности.

Технология укладки

Процесс обустройства дренажа с использованием щебня включает несколько этапов:

1. Подготовка траншеи — выкапывается траншея с уклоном в сторону водосбора, дно уплотняется.
2. Укладка геотекстиля — материал предотвращает заиливание дренажного слоя частицами грунта.
3. Засыпка песчаной подушки — крупнозернистый песок слоем 10–15 см.
4. Укладка щебня — слой щебня фракции 20–40 мм толщиной 10–15 см.
5. Монтаж дренажных труб — перфорированные трубы укладываются на щебень с соблюдением уклона.
6. Обсыпка труб щебнем — второй слой щебня поверх труб толщиной не менее 30 см.
7. Закрытие геотекстилем — материал заворачивается с нахлестом.
8. Обратная засыпка — траншея заполняется песком или грунтом.

Соблюдение технологии укладки обеспечивает стабильную работу дренажной системы на протяжении десятилетий.

В условиях Новгородской области дренажные работы рекомендуется выполнять в период с середины мая до конца октября, после просыхания грунта и до наступления устойчивых заморозков.

Почему не зимой? Грунт промерзает до 130 см, что делает земляные работы трудоемкими и дорогостоящими. Кроме того, влажные оттепели, характерные для региона, приводят к размыванию стенок траншей и нарушению уклона.

Почему не ранней весной? Талые воды поднимают уровень грунтовых вод, траншеи заполняются водой, а стенки теряют устойчивость.

Оптимальное окно — конец лета и начало осени, когда грунтовые воды находятся на минимальном уровне. В этот период удобно контролировать уклон труб и качество уплотнения щебня. Для Новгородской области это период с третьей декады августа по октябрь.

Обслуживание дренажной системы

Дренаж с щебневой обсыпкой требует регулярного обслуживания для сохранения работоспособности. Периодичность работ:

• Осмотр смотровых колодцев не реже 1 раза в год, весной после снеготаяния.
• Промывка дренажных труб гидродинамическим способом 1 раз в 1–2 года, при признаках засорения чаще.
• Очистка колодцев от песчано-илистого осадка по мере накопления, обычно 2–4 раза за сезон.

Признаки заиливания: застой воды в колодцах, медленный отвод после дождя, появление неприятного запаха. При заиливании выше 50% объема фильтра требуется промывка или частичная замена щебневой обсыпки.

Профилактика — использование геотекстиля при укладке, регулярная очистка поверхностных водоприемников от листвы и мусора, контроль уклона труб.

Альтернативные материалы

Щебень остается базовым материалом для большинства дренажных систем, однако, в некоторых случаях его можно заменить или частично дополнить другими материалами. Выбор альтернативы зависит от типа дренажа, нагрузки, типа грунта и бюджета.

Материал	Преимущества	Ограничения	Когда применяется
Гравий	Доступная цена, распространенность, хорошая водопроницаемость	Окатанные зерна хуже задерживают загрязнения; риск заиливания выше, чем у дробленого щебня	Поверхностный дренаж, дренажные канавы, временные системы
ПГС (песчано-гравийная смесь)	Дешевизна, доступность в регионе, удобство засыпки	Нестабильный состав, возможна примесь глины и органики	Подсыпка, выравнивающие слои, вспомогательные элементы дренажа
Керамзит	Легкий, пористый, обладает теплоизолирующими свойствами	Низкая прочность, может всплывать при высоком уровне грунтовых вод, дороже щебня	Дренаж растений, отмостка, поверхностные системы с малой нагрузкой
Вторичный щебень	Низкая стоимость, получается из строительных отходов	Нестабильная фракция и прочность, примеси, низкая морозостойкость	Временный дренаж, технические площадки, неответственные системы
Крупнозернистый песок	Хорошая фильтрация, низкая цена	Не создает жесткого каркаса, может размываться, не заменяет щебень полностью	Песчаные подушки, дренирующие прослойки, в составе ПГС
Полимерные дренажные маты и геокомпозиты	Малый вес, простота монтажа, сокращение объема земляных работ	Высокая цена, ограниченная несущая способность	Пластовый дренаж, отмостка, зеленые кровли, защита фундаментов
Шлак	Низкая цена в отдельных регионах	Возможная токсичность, вымывание солей, нестабильный радиационный фон	Не рекомендуется для жилой застройки и частного дренажа

Что важно учитывать при замене щебня:

• Фильтрующая способность — альтернативный материал должен пропускать воду, но при этом задерживать частицы грунта. Окатанный гравий и песок справляются с этим хуже дробленого щебня.
• Морозостойкость — для условий Новгородской области, где грунт промерзает до 130 см, материал должен выдерживать не менее 200–300 циклов замораживания и оттаивания.
• Прочность — под фундаментами и дорожками нужен материал, который не разрушается под статической нагрузкой. Керамзит и вторичный щебень здесь проигрывают гранитному щебню.
• Экологичность — для жилой зоны не подходят шлаки и вторичные материалы с неподтвержденным радиационным фоном и химическим составом.
• Сочетаемость с геотекстилем — большинство альтернатив требуют обязательного разделительного слоя, иначе они быстро заиливаются.

В Новгородской области наиболее доступны гравий, ПГС и вторичный щебень. Керамзит и полимерные дренажные маты, как правило, завозные и стоят дороже. Для тяжелых суглинков и глинистых почв, распространенных в регионе, лучше использовать дробленый гранитный или гравийный щебень фракции 20–40 мм с морозостойкостью F200–F300. Альтернативные материалы допустимы в поверхностных системах, дренаже растений и вспомогательных слоях, но для глубинного дренажа под фундаментом они обычно менее надежны.

Щебень является ключевым элементом дренажной системы, от характеристик которого зависит ее эффективность и долговечность. При выборе материала следует учитывать лещадность, морозостойкость, прочность и фракцию.

Для условий Великого Новгорода с глубоким промерзанием грунта и тяжелыми почвами оптимальным решением является гранитный или гравийный щебень фракции 20–40 мм с морозостойкостью не ниже F200. Соблюдение технологии укладки и использование геотекстиля позволяют создать надежную дренажную систему, которая будет защищать участок и строения от избыточной влаги на протяжении многих лет.

В Великом Новгороде и Новгородской области гравийный и гранитный щебень для устройства дренажных систем доставляет ГК «Земстрой-Н». У нас в наличии на складе в городе всегда имеются различные виды и фракции щебня. Дополнительно, мы всегда готовы проконсультировать вас по возможности использования щебня для дренажа на вашем объекте или участке.
