Щебеночно-песчаная смесь (ЩПС) остается базовым материалом для устройства оснований под асфальтобетонные покрытия в дорожном строительстве. От качества этой смеси, правильности подбора фракции и соблюдения технологии уплотнения напрямую зависит долговечность дорожной одежды, ее устойчивость к нагрузкам и способность противостоять неблагоприятным климатическим факторам.
В условиях Северо-Запада, и в частности Великого Новгорода, требования к основанию возрастают многократно из-за переувлажнения грунтов и частых циклов замораживания-оттаивания.
Роль ЩПС в дорожной конструкции
ЩПС выполняет функцию несущего слоя, который воспринимает и перераспределяет динамические нагрузки от транспортных средств на подстилающий грунт. Помимо этого, правильно подобранная смесь обеспечивает отвод воды из конструкции, предотвращая размывание и морозное пучение

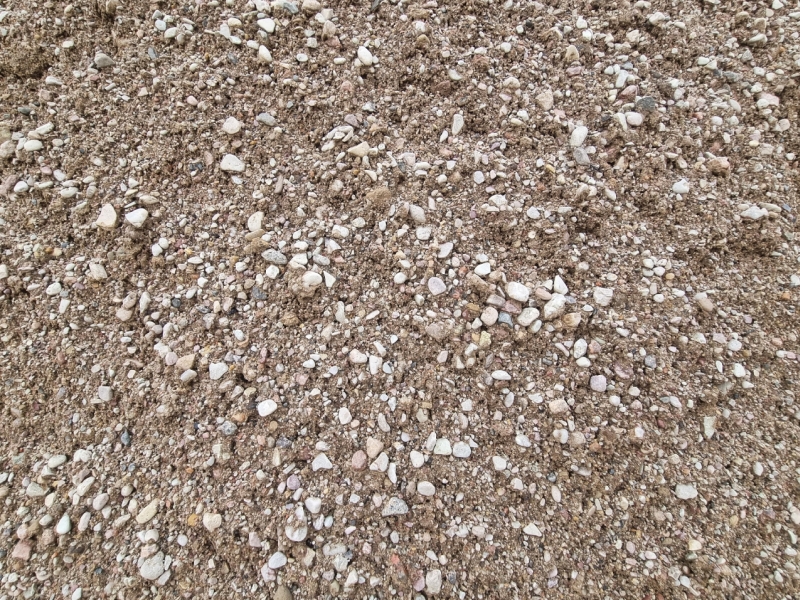

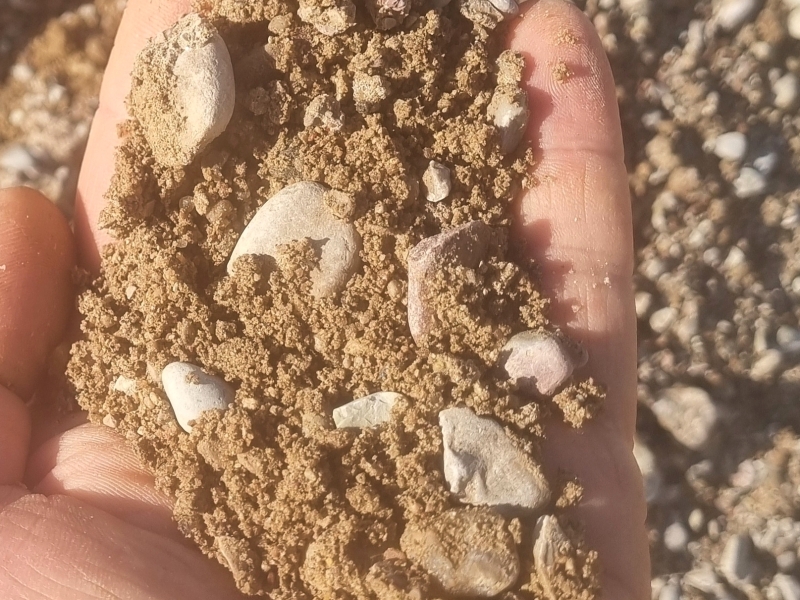

Принцип работы материала основан на эффекте каменного скелета: крупные зерна щебня образуют жесткий каркас, а песчаная составляющая заполняет пустоты, повышая общую плотность и устойчивость слоя.
Нормативные требования к смеси
Качество ЩПС, предназначенной для основания под асфальт, регламентируется ГОСТ 25607-2009 (а также его актуализированной редакцией).
Ключевые параметры и свойства ЩПС, на которые следует обращать внимание при приемке материала, сводятся к нескольким позициям.
- Зерновой состав и содержание щебня. Для покрытий и оснований применяются смеси марок С1–С6, при этом для устройства основания под асфальтобетон на автомобильных дорогах оптимально подходят С4, С5, С6, С8 (для нижних слоев). Смеси С1 и С2, используемые для покрытия, должны содержать не менее 50% щебня от массы частиц крупнее 5 мм. Для оснований допускается большее содержание песчаной составляющей, однако оно не должно приводить к потере несущей способности.
- Содержание пылевидных и глинистых частиц. Один из критических показателей. Для оснований содержание глины в комках не должно превышать 20% от общего количества пылевидных и глинистых частиц, для покрытий 10%. В целом доля частиц мельче 0,05 мм строго нормируется, а избыток глины резко снижает водопроницаемость и морозостойкость основания.
- Прочность и морозостойкость щебня. Щебень в составе смеси должен соответствовать ГОСТ 8267 по прочности, истираемости и морозостойкости. Для климатических условий Новгородской области рекомендуется применять щебень с морозостойкостью не ниже F150–F300 и прочностью, как правило, от М800. Содержание зерен лещадной и игловатой формы не должно превышать 35%.
- Коэффициент фильтрации. Для дренирующих слоев оснований автомобильных дорог этот показатель должен быть не менее 1 м/сут, а для морозозащитных слоев не менее 0,2 м/сут.
Выбор фракции и марки смеси
Универсальной фракции для всех случаев не существует, выбор зависит от назначения слоя и ожидаемых нагрузок. Для основания под асфальтобетон на дорогах с интенсивным движением предпочтительны смеси с максимальным размером зерен до 40 мм (С5, С6), обеспечивающие высокую стабильность и дренируемость. Для пешеходных зон и второстепенных проездов допустимо применение более мелких фракций (0–20, 0–40). Толщина слоя ЩПС под асфальт обычно составляет 20–30 см для пешеходных нагрузок и 30–40 см для автомобильных.
Обозначение марки «С» в проектной документации — строго определенная комбинация наибольшего размера зерен и области применения смеси. Ниже приведены марки, которые чаще всего фигурируют в сметах и проектах дорожных оснований.
| Марка | Наибольший размер зерен, мм | Ключевая особенность | Практическая область применения |
| С1 | 40 | Крупнозернистая смесь с повышенным содержанием щебня (более половины частиц крупнее 5 мм) | Покрытия неасфальтированных дорог, площадок, технологических проездов, для оснований при отдельном обосновании в проекте |
| С2 | 20 | Более мелкозернистая, чем С1, при том же требовании к содержанию щебня | Ровные покрытия дорог с интенсивным движением, посадочные полосы, для оснований при обосновании |
| С3 | 120 (70) | Самая крупнозернистая смесь линейки с непрерывным зерновым составом | Подоснова дорожного полотна, дополнительные слои оснований, позволяет экономить материалы нижележащих слоев |
| С4 | 80 | Крупнозернистая смесь для несущих слоев | Основания под асфальтобетон на дорогах с высокими динамическими нагрузками, укрепление обочин, стабилизация балластного слоя |
| С5 | 40 | Оптимальный баланс крупности и удобоукладываемости | Основания под асфальтобетон, дорожное строительство общего назначения, укрепление обочин, площадки жилой и промышленной застройки |
| С6 | 20 | Более мелкая, чем С5, за счет ограничения крупной фракции | Нижние слои дорожного полотна, подушки под плиты и фундаменты, временные дороги |
| С7 | 10 | Мелкозернистая смесь с ограниченным содержанием крупных включений | Дорожное строительство, подушки и нижние слои полотна там, где требуется относительно ровная поверхность основания |
| С8 | 5 | Тонкозернистая смесь, фактически песчано-щебеночный материал | Фильтрующие и дренирующие слои, подушки под дорожное полотно, нижние слои под вышестоящие конструкции |
Для устройства основания непосредственно под асфальтобетон на автомобильных дорогах ГОСТ допускает применять смеси С3–С6 (а также С9–С11 с прерывистой гранулометрией), при этом С4 и С5 дополнительно нормированы, как материалы для укрепления обочин. Смеси С1 и С2 по основному назначению используются для верхних покрытий, однако, их использование для оснований не запрещено, оно допускается при соответствующем технико-экономическом обосновании.
Для дренирующих и морозозащитных слоев, что особенно актуально для условий Новгородской области, ориентиром служат мелкозернистые марки С7–С8, у которых водопроницаемость и отсутствие крупных включений играют первостепенную роль.
При подборе конкретной марки для объекта в Великом Новгороде или области недостаточно ориентироваться только на таблицу, проектное решение должно увязывать марку с расчетной нагрузкой на ось, толщиной слоя и типом подстилающего грунта. Именно поэтому в смете марка ЩПС указывается вместе с коэффициентом уплотнения и требованиями к морозостойкости щебня.
Входной и операционный контроль качества ЩПС
Нормативные показатели смеси сами по себе не гарантируют, что на объект привезут именно тот материал, который заложен в проекте. Поэтому приемка ЩПС — отдельный этап строительного контроля, который связывает требования ГОСТ с реальной поставкой. Без организованного входного контроля даже правильно подобранная по марке смесь может оказаться непригодной из-за нарушений при хранении, погрузке или транспортировке.
- Партия и периодичность испытаний. Партией считается объем смеси, произведенный в течение суток, но не более 5000 т. Приемочный контроль выполняется ежесуточно путем испытания объединенной пробы, отобранной от партии. Такой подход позволяет своевременно выявить отклонения в зерновом составе или влажности, не дожидаясь, пока материал будет уложен в основание.
- Ключевые показатели при приемке. В первую очередь проверяются зерновой состав, содержание пылевидных и глинистых частиц и влажность смеси. Для щебня в составе смеси дополнительно подтверждаются прочность и морозостойкость — показатели, которые напрямую определяют долговечность основания в климатических условиях Новгородской области. Отдельно стоит обращать внимание на содержание зерен лещадной и игловатой формы, их избыток снижает плотность уплотнения и не всегда заметен визуально.
- Право заказчика на контрольную проверку. Заказчик или технический надзор вправе отбирать пробы и проводить арбитражные испытания независимо от данных поставщика. Это не формальность, расхождение между паспортными и фактическими показателями — основание для отказа в приемке партии или перевода материала в менее ответственный слой конструкции.
- Документальное сопровождение. Каждая партия должна сопровождаться паспортом качества, товарно-транспортными документами и протоколами лабораторных испытаний. Отсутствие хотя бы одного из документов делает приемку неполной, а в дальнейшем затрудняет подтверждение объемов и качества работ при сдаче объекта.
- Визуальный контроль на объекте. Помимо лабораторных испытаний, при разгрузке оценивается однородность смеси: наличие посторонних включений, комков глины, признаков переувлажнения или, наоборот, излишней сухости. Смесь, хранившаяся в открытых буртах под дождем, может формально соответствовать паспорту, но фактически иметь повышенную влажность, в этом случае перед укладкой требуется ее подсушка или корректировка режима уплотнения.
Входной контроль целесообразно планировать заранее, определить периодичность отбора проб, согласовать с поставщиком порядок предоставления документов и заложить в смету затраты на лабораторные испытания. Данные расходы несопоставимы с потерями от переделки основания, уложенного из несоответствующей смеси.
Технология устройства основания и уплотнение
Качество основания определяется не только материалом, но и технологией его укладки. ЩПС в дорожном строительстве распределяется слоями, толщина которых обычно не превышает 10–15 см для обеспечения равномерного уплотнения. Уплотнение выполняется виброплитами или тяжелыми катками. Для основания под асфальтобетон критически важно достичь коэффициента уплотнения не ниже 0,98 (98%). Недоуплотнение приводит к последующей просадке основания и образованию трещин в асфальтовом покрытии.
При расчете потребности в материале необходимо учитывать коэффициент уплотнения (обычно 1,2–1,3) и насыпную плотность смеси (около 1,6–1,8 т/м³).
Формула расчета: объем = площадь × толщина слоя × коэффициент уплотнения.
Региональная специфика
Климатические условия Новгородской области характеризуются, как мягкие, но с большим количеством осадков, частыми оттепелями зимой и затяжными дождями весной и осенью. Это создает неблагоприятный водно-тепловой режим для грунтов земляного полотна и дорожных одежд. В таких условиях к ЩПС под асфальт предъявляются повышенные требования по дренирующей способности и морозостойкости. Игнорирование этих факторов приводит к интенсивному морозному пучению и преждевременному разрушению покрытия.
С точки зрения логистики, Новгородская область располагает собственной сырьевой базой, в регионе действует порядка 24 карьеров нерудных материалов.
Типичные ошибки при устройстве основания
Наиболее распространенные нарушения, которые приводят к снижению срока службы дорожной одежды, включают:
- применение ЩПС с повышенным содержанием глинистых частиц;
- недостаточное уплотнение (ниже 98%);
- укладку смеси на переувлажненное или неподготовленное земляное полотно;
- использование фракций, не соответствующих проектной нагрузке.
В условиях Новгородской области особую опасность представляет укладка ЩПС в дождливую погоду без организации водоотвода, что ведет к заиливанию дренирующего слоя еще до начала эксплуатации дороги.
Засыпка ЩПС под асфальт строго регламентированный этап строительства, от которого зависит вся дальнейшая работа дорожной конструкции. Для Великого Новгорода и области ключевыми факторами успеха являются выбор смеси с подходящим зерновым составом и высокой морозостойкостью, а также безусловное соблюдение технологии послойного уплотнения до проектных значений. Ориентация на местную сырьевую базу позволяет оптимизировать логистические затраты, однако, приоритетом при приемке материала должны оставаться лабораторные показатели, а не только цена за тонну.

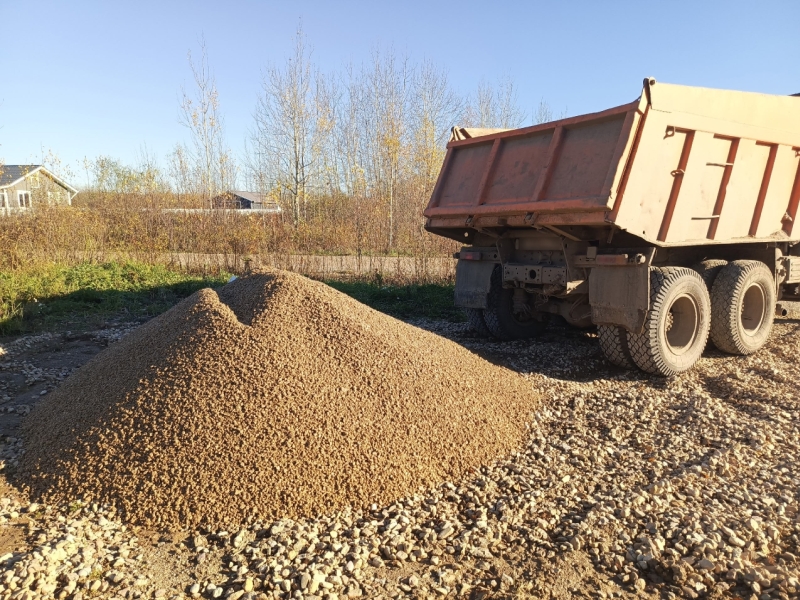

В Великом Новгороде и Новгородской области купить ЩПС с доставкой для использования в качестве основания под асфальт поможет ГК «Земстрой-Н». ЩПС всегда в наличии, замешиваем разные составы смеси сами. Дополнительно, обязательно проконсультируем по возможности применения щебеночно-песчаной смеси под асфальт в вашем конкретном случае на указанном объекте, а при необходимости подберем альтернативные варианты материалов.
