Дренажная система участка — сложное инженерное сооружение, от корректной работы которого зависит сохранность фундамента, подвалов и ландшафта. Песок в этой системе выполняет двойную функцию: служит подушкой под дренажными трубами и выступает в роли фильтрующего материала, защищающего дрены от заиливания. При этом не каждый песок подходит для этих задач, ошибка в выборе фракции или типа материала способна свести на нет эффективность всей системы уже в первые годы эксплуатации.
Дренаж и ливневая канализация, в чем принципиальная разница
Прежде чем переходить к выбору песка, важно четко разграничить два типа водоотведения, которые часто путают.
- Ливневая канализация предназначена для сбора и отвода атмосферных осадков и талых вод с поверхности участка. Она работает с водой, которая еще не успела проникнуть в грунт.
- Дренажная система решает принципиально иную задачу: понижение уровня грунтовых вод и их отведение за пределы участка. Для этого в землю на определенную глубину укладываются перфорированные трубы (дрены), защищенные фильтрующей обмоткой. Вода, собираемая в дрены, отводится в коллекторный колодец, а грунтовые воды остаются чистыми, а поверхность участка сухой.
Именно в дренажной системе песок играет ключевую роль как элемент фильтрующего контура.
Роль песка в дренажной системе
Классическая конструкция дренажа представляет собой траншею, на дно которой укладывается слой песка. Поверх него размещается дренажная труба, обернутая геотекстилем, а вокруг нее создается отсыпка из щебня. Геотекстиль защищает дрену от попадания мусора, а щебень обеспечивает высокую водопроницаемость. Засыпка по бокам и сверху также выполняется песком.
Существует и альтернативная технология — прокладка дренажа без геотекстиля, при которой вокруг трубы формируется обратный фильтр из щебня разных фракций, отсева и крупнозернистого песка. Крупные фракции располагаются непосредственно возле трубы, постепенно переходя к мелкозернистым материалам, а последний слой делается песчаным. Однако, сегодня такая технология применяется редко.
Какой песок подходит для дренажа
Выбор песка для дренажных работ определяется двумя ключевыми характеристиками: фракционным составом и содержанием примесей.
- Речной и намывной песок. Оптимальным выбором для дренажа является речной или намывной песок средней фракции. Эти виды песка проходят естественную или механическую промывку, благодаря чему содержание глинистых и пылевидных частиц в них минимально. Намывной песок очищен до 1–2% примесей, что соответствует требованиям ГОСТ 8736-2014. Подойдет также крупнозернистая разновидность речного песка.
- Карьерный песок. Карьерный песок допустимо использовать только в том случае, если он не содержит примесей глины и пылевидных частиц. Глина забивает поры фильтрующего слоя, что приводит к кольматации дренажа и потере его пропускной способности. Если в карьерном песке содержится более 7% суффозионных частиц, мелкие фракции необходимо отсеять перед использованием.
- Фракционные требования. Согласно нормативным документам, для фильтрующих засыпок дренажных труб следует применять песок крупнозернистый с размером зерен 0,25–1 мм слоем 15 см. Коэффициент фильтрации такого песка должен составлять не менее 7 м/сутки. Чем менее однороден песок по гранулометрическому составу, тем ниже его водопроницаемость, поэтому предпочтение отдается хорошо отсортированным крупнозернистым разновидностям.
Сводная таблица требований к песку для дренажа.
| Параметр | Рекомендуемое значение |
| Тип песка | Речной, намывной, крупнозернистый |
| Размер фракции | 0,25–1 мм |
| Содержание примесей | Не более 1–2% |
| Коэффициент фильтрации | Не менее 7 м/сутки |
| Толщина слоя под трубами | 5–10 см |
| Толщина фильтрующей засыпки | 15 см |
Расчет необходимого объема песка
Объем песка для дренажной системы рассчитывается исходя из габаритов траншеи. Для этого необходимо умножить длину дренажной линии на ширину траншеи и на толщину песчаного слоя. При этом следует учитывать как подушку под трубой, так и боковую и верхнюю засыпку.
На практике для дренажа средней сложности на участке площадью 10–15 соток расход песка может составлять от 5 до 15 м³ в зависимости от протяженности дрен и глубины их заложения.
Точный расчет целесообразно доверить проектировщику, поскольку ошибка в объеме материала приведет либо к перерасходу средств, либо к недостаточной эффективности фильтрации.
Практические рекомендации по монтажу дренажа
Подготовка траншеи и песчаной подушки. Дно дренажной траншеи перед укладкой песчаной подушки должно быть выровнено по проектным отметкам продольного профиля и уплотнено до коэффициента уплотнения не менее 0,98. Уплотнение выполняется ручными механическими трамбовками с количеством проходов от 6 до 8 по одному следу при оптимальной влажности грунта; применение ручной виброплиты для этих целей не рекомендуется. Контроль уплотнения оформляется актом освидетельствования скрытых работ.
Песчаная подушка укладывается слоем 5–10 см для выравнивания уклона. Для связных грунтов: супесчаных, суглинистых и глинистых — подстилающий слой выполняется из песка с коэффициентом фильтрации не менее 7 м/сутки, толщина слоя определяется проектом, но должна быть не менее 15 см с коэффициентом уплотнения не менее 0,98. В песчаных грунтах дренажные трубы допускается укладывать непосредственно на выровненное и уплотненное дно траншеи без устройства подстилающего слоя.
Контроль уклона. Минимальный уклон дренажных труб для труб диаметром до 300 мм составляет 0,001, однако для частного строительства и мелиоративных систем в условиях Новгородской области рекомендуется принимать уклон не менее 0,005 (5 мм на 1 погонный метр). Слишком малый уклон (менее 2 см/м) приводит к застаиванию воды в трубе, а в зимний период — к ее замерзанию и растрескиванию; слишком большой уклон (более 5 см/м) ускоряет движение воды настолько, что осадок не уносится и трубы заиливаются. Уклон проверяется нивелиром или лазерным уровнем до начала засыпки песком. Ошибка в уклоне — одна из самых частых причин отказа дренажной системы.
Послойная засыпка и уплотнение. Песок засыпается слоями по 15–20 см с промежуточным уплотнением. Каждый слой проливается водой для лучшей усадки. После засыпки песком на высоту до 30 см над трубой можно использовать грунт или щебень для обратной засыпки, а верхний слой восстанавливается под газон, асфальт или другое покрытие.
Согласно СП 104.13330, вокруг дренажных труб необходимо предусматривать фильтры в виде песчано-гравийных обсыпок (предпочтительно) или оберток из искусственных тканых материалов, обладающих достаточной водопроницаемостью. Толщину и гранулометрический состав песчаных и гравийных составляющих обсыпок следует подбирать расчетом в соответствии с требованиями СП 103.13330.
Защита от промерзания в условиях Новгородской области. Нормативная глубина сезонного промерзания грунтов для Великого Новгорода составляет: для суглинков и глин 1,24–1,3 м; для супесей и песков мелких и пылеватых 1,49–1,51 м; для песков гравелистых и средней крупности 1,62 м. Дренажные трубы и дренирующие геокомпозиты следует размещать на глубине ниже 0,2 м от глубины промерзания в данном районе строительства.
Для Новгородской области, где количество дней с оттепелями колеблется от 8 до 25 дней в году, необходимо учитывать зимнее влагонакопление при расчете промерзания грунтов. На пучинистых грунтах рекомендуется добавлять утепление отмостки, чтобы уменьшить глубину промерзания и стабилизировать влажность в зоне подошвы фундамента. Выпуски дренажных труб необходимо защищать от замерзания воды.
Типичные ошибки при устройстве дренажа:
- Использование песка без геотекстиля на глинистых грунтах. Наиболее распространенная и наиболее разрушительная ошибка. В глинистых и суглинистых грунтах, которые преобладают в Новгородской области, песок без разделительного слоя геотекстиля смешивается с почвой и создает непроницаемую пробку. Исследования разных случаев отказа геотекстильных фильтров показали, что среди причин преобладают: неадекватное проектирование (неправильный подбор ткани), атипичные грунты (мелкозернистые, глинистые, дисперсные глины) и неправильный монтаж. Глинистые и илистые фракции забивают поры фильтра, что приводит к кольматации — заиливанию дренажной трубы и фильтра.
- Недостаточная толщина песчаного слоя. Если слой песка меньше 15 см, фильтрация происходит неравномерно, и дренаж заиливается в первые 2–3 года эксплуатации. Согласно нормативным требованиям, минимальная толщина подстилающего песчаного слоя в суглинистых и глинистых грунтах составляет 15 см.
- Отсутствие ревизионных колодцев. Смотровые колодцы надлежит устраивать по трассе заглубленного дренажа не реже чем через 50 м на прямолинейных участках, а также в местах всех поворотов, пересечений и изменений уклонов дренажных труб. Без возможности промывки системы дренаж выходит из строя незаметно, и восстановить его без земляных работ невозможно.
- Неправильный подбор фракции щебня. Слишком мелкий щебень (менее 5 мм) забивает поры песка, слишком крупный (более 40 мм) не создает достаточной фильтрующей структуры. Согласно СП 104.13330, при соответствующем расчетном обосновании допускается обсыпка дренажных труб только гравием или щебнем с минимальной толщиной слоя 0,15 м в обертке призмы обсыпки фильтрующим геосинтетическим материалом.
- Экономия на геотекстиле. Попытка заменить геотекстиль более дешевым материалом или уложить его в один слой приводит к быстрому засорению дренажного контура. Согласно СП 104.13330, в качестве обратного фильтра в дренажно-водоотводных устройствах используют геотекстиль, волокнистые, тканые и нетканые фильтрующие геосинтетические материалы в соответствии с ГОСТ 33068. Выбор геотекстильных мембран и геокомпозитов следует осуществлять с учетом условий их работы, инженерно-геологических условий площадки строительства. Контроль качества геотекстиля осуществляется по показателям водопроницаемости, прочности, стойкости к ультрафиолетовому излучению, морозостойкости (30 циклов), гибкости при отрицательных температурах и химической стойкости.
- Ошибки при укладке труб. Неправильный уклон — самая распространенная ошибка, при которой трубопровод укладывается без учета заглубления, и система начинает работать неправильно. Также критично обеспечить герметичность соединений и правильное сопряжение закрытых дрен с коллекторами для отвода дренажных вод без образования застоев.
- Заиливание и кольматация. Наиболее существенными факторами, снижающими эффективность работы дренажа, являются заиление дренажных труб и кольматация дренажных фильтров. Частицы грунта, попавшие в полость труб, уменьшают эффективный диаметр и водопроводящую способность дрен. Для уменьшения степени кольматации фильтра присыпку дренажных труб необходимо осуществлять растительным грунтом или песком, который обладает значительно большей водопроницаемостью, чем супеси и пылеватые суглинки.
Другие нерудные материалы
Полностью отказываться от песка в дренажной системе не рекомендуется, однако, в качестве альтернативы или дополнения могут использоваться:
- Песчано-гравийная смесь (ПГС) — наиболее распространенный и экономически доступный материал для обратной засыпки дренажных траншей. Исследования, проведенные в Новгородской области, показали, что коллекторы с засыпкой ПГС демонстрируют наибольшую надежность и долговечность на протяжении тридцатилетнего периода эксплуатации.
- Щебень мелких фракций (5–20 мм) — применяется в сочетании с песком для создания многослойного фильтра.
- Керамзит, гравий, бой кирпича — могут использоваться в качестве крупнофракционного заполнителя, но не заменяют песчаный слой полностью.
Современные альтернативы традиционному песку
Дренажные геокомпозиты — рулонные материалы, состоящие из дренажного ядра (обычно из HDPE или полипропилена) и фильтрующего геотекстиля с одной или двух сторон. Они заменяют традиционную песчано-щебеночную обсыпку, обеспечивая водотвод в плоскости материала, идентичный или превосходящий традиционные дренирующие щебеночно-гравийные и песчаные материалы, при значительно меньшей толщине.
Согласно СП 104.13330, применение геокомпозитов в дренажных конструкциях допускается при условии соответствия требованиям ГОСТ 33068 и расчетного обоснования. Минимальная толщина песчаного дренирующего слоя над дренажным геокомпозитом назначается расчетом, но не менее 20 см из песка с коэффициентом фильтрации не менее 0,5 м/сут с учетом того, что этот слой выполняет также функции защиты дренажного геокомпозита.
Пристенный дренаж с геокомпозитом монтируется путем крепления полотнищ к стене с перехлестом не менее 100 мм. Места стыков фиксируются П-образными анкерами, пригрузом или проклеиваются герметизирующими лентами. Разбежка торцевых швов должна составлять не менее 1000 мм, а расстояние между дренажными ядрами соседних рулонов — от 3 до 5 мм. Геотекстиль должен быть обращен фильтрующей стороной к грунту.
В вертикальных конструкциях геокомпозит укладывается от периметральной дренажной трубы вверх. Для углов смежные панели стыкуются впритык, а открытое ядро закрывается дополнительным геотекстилем. Уголки и выпуски дренажной трубы полностью закрываются геотекстилем с тщательной герметизацией соединений.
Готовые дренажные трубы с интегрированным фильтром уже имеют заводскую обмотку из иглопробивного геотекстиля плотностью 150–200 г/м², что исключает ошибки при монтаже и ускоряет работы. В конструкциях с геокомпозитами используются перфорированные дренажные трубы с фильтрующим слоем из термоскрепленного геотекстиля.
Согласно СП 104.13330, в качестве обратного фильтра допускается использовать геотекстиль и другие геосинтетические материалы в соответствии с ГОСТ 33068, соответствующие требованиям необходимого срока службы дренажа. Прочность при растяжении для тканых геотекстилей должна быть не менее 40 кН/м, удлинение при максимальной нагрузке не более 13%. Возможность применения геотекстиля с более низкими характеристиками должна быть обоснована лабораторными исследованиями при проектных нагрузках.
Сравнение: традиционная песчаная засыпка и геокомпозит.
| Критерий | Песчаная засыпка | Геокомпозит |
| Объем земляных работ | Высокий — требуется траншея значительной ширины | Низкий — узкая траншея, крепление к стене |
| Стоимость материала | Низкая | Средняя / высокая |
| Трудоемкость монтажа | Высокая — послойная засыпка, уплотнение | Низкая — рулонный материал, механическое крепление |
| Риск ошибки при укладке | Средний — возможны недостаточное уплотнение, неверный уклон | Минимальный — технология монтажа стандартизирована |
| Долговечность | 20–30 лет при соблюдении технологии | 30–50 лет |
| Толщина конструкции | 30–60 см (песок + щебень) | 1,5–2,5 см (геокомпозит) |
| Применимость в Новгородской области | Требует особого контроля на глинистых грунтах | Эффективен на глинистых грунтах при правильном подборе геотекстиля |
Для условий Новгородской области, где преобладают тяжелые дерново-подзолистые суглинки и высок уровень грунтовых вод, дренажные геокомпозиты представляют собой эффективную альтернативу традиционной песчаной засыпке. Они значительно снижают объем земляных работ, минимизируют риск ошибок при монтаже и обеспечивают стабильную работу системы на протяжении 30–50 лет.
Однако, при использовании геокомпозитов необходимо строго соблюдать требования СП 104.13330 к подбору геотекстиля по ГОСТ 33068 и обеспечить защитный песчаный слой толщиной не менее 20 см над геокомпозитом.
Региональная специфика
Новгородская область относится к зоне избыточного увлажнения с большим количеством болот и заболоченных территорий. Преобладающие здесь тяжелые дерново-подзолистые почвы требуют особенно тщательно спроектированной дренажной системы.
История дренажа в регионе насчитывает столетия: еще в средние века Великий Новгород был осушен деревянным дренажем из цельных стволов деревьев, а первый гончарный дренаж в России был применен на территории Новгородской области в 1854 году и, что примечательно, функционирует до настоящего времени.
Современные исследования подтверждают эффективность дренажных систем с засыпкой песчано-гравийной смесью в климатических условиях региона. Опытно-производственный участок закрытого дренажа «Кшентицы» близ Великого Новгорода, сданный в эксплуатацию в 1989 году, показал, что скорость снижения уровня грунтовых вод в ранний весенний период составляет 2,0–2,4 см/сутки в первые годы работы и 3,8–3,9 см/сутки для стандартных вариантов дренажа в последующие десятилетия. Средние влагозапасы за вегетационный сезон в системах с засыпкой ПГС остаются стабильными на протяжении 30 лет.
Для владельцев участков в Великом Новгороде и районах области доступны, как речной, так и карьерный песок от местных поставщиков.
Песок для дренажа — не просто инертный заполнитель, а функциональный элемент системы, от качества которого зависит ее долговечность. Для дренажных работ следует выбирать речной или намывной песок средней или крупной фракции с минимальным содержанием глинистых примесей.
В условиях Новгородской области, где преобладают тяжелые переувлажненные почвы, особенно эффективно зарекомендовала себя засыпка дренажных траншей песчано-гравийной смесью, подтвердившая свою надежность в ходе многолетних полевых исследований.

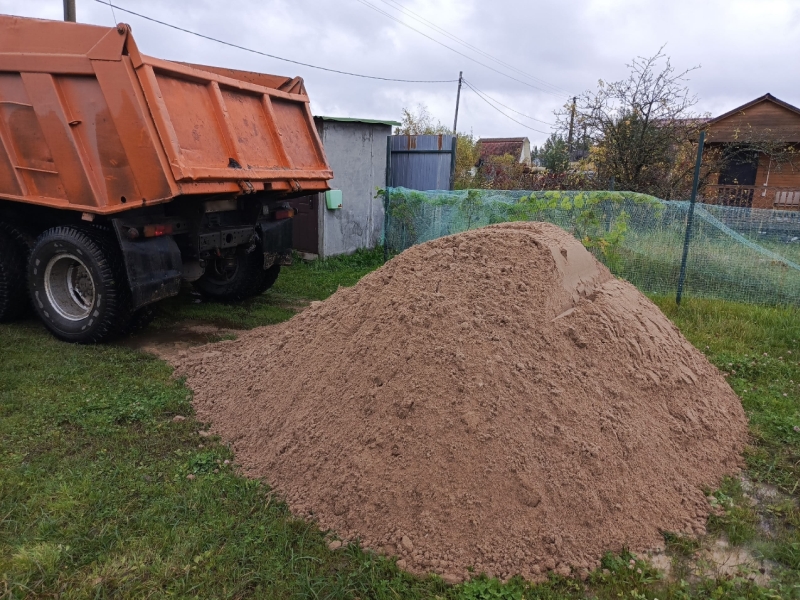

В Великом Новгороде и Новгородской области заказать песок с доставкой для использования в дренажной системе поможет ГК «Земстрой-Н». В наличии на складе в городе всегда имеются различные варианты песка для разных строительных задач. Дополнительно, мы обязательно проконсультируем вас о всех возможностях применения нашего песка для дренажа на вашем участке, объекте.
