Что такое водопроницаемость песка, как рассчитывается коэффициент фильтрации песка

Водопроницаемость песка — одна из ключевых характеристик, определяющая его пригодность для дренажных систем, дорожного строительства, фильтрации и множества других задач. Понимание того, как вода проходит через песчаный слой, позволяет избежать ошибок при выборе материала, которые могут привести к подтоплению участка, просадке фундамента или выходу из строя септика.

В данной статье мы подробно разберем, что такое коэффициент фильтрации, от чего он зависит, как определяется и какие значения характерны для разных видов песка. Отдельное внимание уделим специфике Великого Новгорода и Новгородской области, где преобладание тяжелых суглинистых почв делает правильный выбор песка особенно важным.

Что такое водопроницаемость песка, коэффициент фильтрации

Водопроницаемость — способность песка пропускать воду под действием силы тяжести. Для песчаных грунтов этот параметр имеет первостепенное значение, поскольку именно песок чаще всего используется в качестве дренирующего и фильтрующего материала.

Количественной мерой водопроницаемости служит коэффициент фильтрации (Kф), это скорость, с которой вода проходит через породу при напорном градиенте, равном единице.

Простыми словами, коэффициент фильтрации показывает, какой объем воды способен пройти через единицу площади поперечного сечения песка за единицу времени при определенном перепаде давления.

Единицы измерения коэффициента фильтрации — метры в сутки (м/сут), сантиметры в секунду (см/с) или метры в секунду (м/с). В строительной практике и гидрогеологии чаще всего используют м/сут, поскольку эта единица удобна для оценки реальных объемов водоотведения.

Важно понимать разницу между водопроницаемостью и влагоемкостью. Влагоемкость — способность песка удерживать воду, тогда как водопроницаемость способность ее пропускать. Песок может быть одновременно влагоемким и водопроницаемым, но эти свойства не всегда коррелируют напрямую. Например, мелкий песок с высоким содержанием глинистых частиц может удерживать много воды, но пропускать ее крайне медленно.

Коэффициент фильтрации напрямую влияет на выбор песка для строительства дорожных насыпей, дорог, водоотводящих и дренирующих конструкций. На этапе проектирования проводят расчеты скорости уплотнения почвы под нагрузкой, чтобы определить ее пригодность для возведения дорожных конструкций.

От чего зависит коэффициент фильтрации

Скорость прохождения воды через песок определяется комплексом взаимосвязанных факторов. Рассмотрим каждый из них подробно.

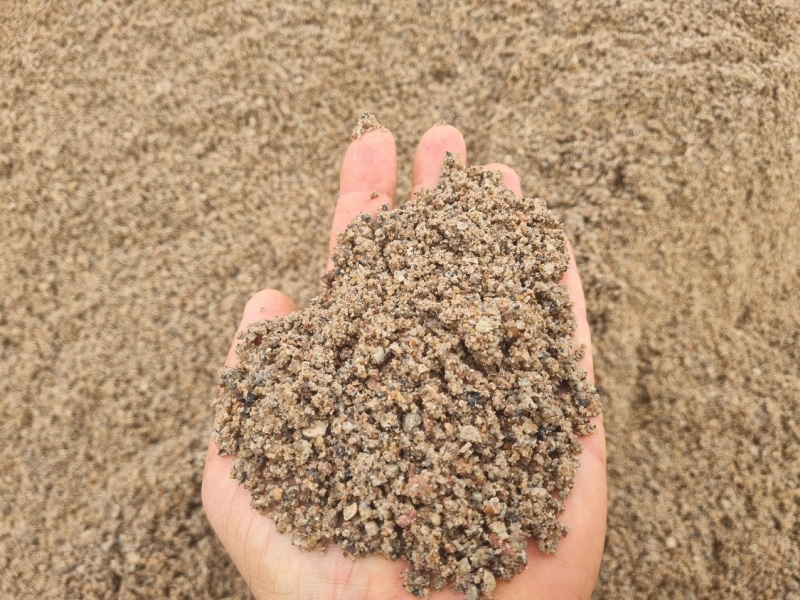

• Гранулометрический состав (размер зерен). Главный фактор. Чем крупнее зерна песка, тем больше пустот между ними и тем выше скорость фильтрации. Крупнозернистый песок с диаметром частиц более 2 мм пропускает воду значительно быстрее, чем мелкозернистый с частицами до 0,5 мм. Эффективный диаметр (d) — диаметр частиц, меньше которого в песке содержится 10% по массе, — является ключевым параметром в расчетных формулах.
• Пористость и плотность сложения. Пористость — это доля объема пустот в общем объеме песка. Чем выше пористость, тем больше свободного пространства для движения воды. Однако, слишком высокая пористость может быть следствием рыхлого сложения, которое нестабильно. Уплотненный песок имеет меньшую пористость и, соответственно, более низкий коэффициент фильтрации.
• Наличие глинистых и пылеватых частиц. Критический фактор. При повышении содержания глинистых и пылеватых включений водопропускная способность резко снижается. Глинистые частицы при намокании набухают и перекрывают поровые каналы. Даже 5–10% глины в песке могут снизить коэффициент фильтрации в разы. Согласно ГОСТ 25100, мелкие пески в водонасыщенном состоянии в плотном сложении могут становиться водонепроницаемыми.
• Температура воды. Вязкость воды зависит от температуры: холодная вода более вязкая и фильтруется медленнее. В расчетных формулах используется температурная поправка, учитывающая влияние температуры на скорость фильтрации. Коэффициент фильтрации обычно приводят к стандартной температуре 10°C.
• Степень неоднородности. Степень неоднородности характеризуется отношением d₆₀/d₁₀ — диаметров частиц, меньше которых в песке содержится соответственно 60% и 10% по массе. Однородный песок (с близкими размерами зерен) имеет более равномерные поры и, как правило, более высокий коэффициент фильтрации, чем неоднородный, где мелкие частицы заполняют промежутки между крупными.
• Форма зерен. Округлые зерна речного песка образуют более равномерные пустоты, тогда как угловатые зерна могут упаковываться плотнее, снижая пористость. Однако этот фактор обычно менее значим, чем гранулометрия и чистота.

Как определяется коэффициент фильтрации: технология и формулы расчета

Определение коэффициента фильтрации проводится лабораторными и полевыми методами. Согласно ГОСТ 25584-2016, коэффициент фильтрации песков следует определять на образцах нарушенного сложения при стандартной плотности и оптимальной влажности.

В лаборатории используют приборы типа ПКФ (прибор для определения коэффициента фильтрации) или фильтрационные трубки. Образец песка загружается в цилиндр, через который пропускается вода при заданном напоре. Замеряется объем воды, прошедшей через образец за определенное время, и вычисляется коэффициент фильтрации.

Существует несколько расчетных формул, основанных на данных гранулометрического анализа.

Формула Хазена — наиболее распространенная для однородных песков с эффективным диаметром от 0,1 до 3,0 мм:

Kϕ=(0,7+0,03t)⋅C⋅d²

где Kф — коэффициент фильтрации, м/сут; t — температура фильтрующейся воды, °C; d — эффективный диаметр частиц песка, мм; C — коэффициент, зависящий от пористости:

C=400+40(n−n_min)

где n — пористость, %; n_min = 26,2% — теоретическая минимальная пористость песка.

Формула Слихтера применима для песка с эффективным диаметром от 0,01 до 5,00 мм:

K=496⋅M⋅d²

где M — коэффициент, зависящий от пористости (табличные значения).

Полевой метод считается наиболее точным, поскольку исследования проводятся в условиях естественного залегания пород. Гидрогеологи изучают скорость прохождения грунтовых вод, производя откачку жидкости из скважин или нагнетание воды в шурфы. Этот метод позволяет учесть все особенности конкретного участка, включая неоднородность песка и наличие водоносных горизонтов.

В дорожном строительстве требования к коэффициенту фильтрации песков устанавливаются рядом нормативных документов. Согласно СП 78.13330.2012, контроль качества песка должен проводиться на пробах, отбираемых в карьере. Песчаные материалы для дренирующего слоя дорожных одежд должны в уплотненном состоянии иметь коэффициент фильтрации от 3 до 10 м/сут.

Согласно ГОСТ 25584-2016, определение коэффициента фильтрации следует проводить на образцах нарушенного сложения при стандартной плотности и оптимальной влажности.

Значения коэффициента фильтрации для разных видов песка

Ниже приведены ориентировочные значения коэффициента фильтрации для различных грунтов и видов песка, обобщенные по данным гидрогеологических и строительных источников.

Тип грунта / песка	Коэффициент фильтрации, м/сут	Характеристика водопроницаемости
Глина	менее 0,0008	Практически непроницаемый
Суглинок	0,05–0,4	Весьма слабопроницаемый
Супесь	0,05–0,1	Слабопроницаемый
Песок пылеватый	0,5–1	Проницаемый (низкий)
Песок мелкозернистый	1–5	Проницаемый
Песок среднезернистый	5–20	Хорошо проницаемый
Песок крупнозернистый	20–50	Хорошо проницаемый
Гравий	50–150	Сильнопроницаемый
Галечник	100–500	Сильнопроницаемый

Для дорожного строительства установлены следующие требования к пескам дренирующего слоя:

Вид песка	Коэффициент фильтрации, м/сут	Высота капиллярного поднятия, см
Крупный	> 10	< 15
Средней крупности	6–10	< 25
Мелкий	3–6	< 40
Очень мелкий	1–3	< 50

Согласно классификации по водопроницаемости Н.Н. Маслова, пески тонко- и мелкозернистые относятся к проницаемым (Kф до 5 м/сут), пески среднезернистые к хорошо проницаемым (до 50 м/сут), а гравелистые пески к сильнопроницаемым (свыше 50 м/сут).

Применение на практике параметра водопроницаемости песка

Коэффициент фильтрации — не абстрактный показатель, а практический инструмент выбора материала. Рассмотрим основные сферы применения.

• Дренажные системы — для дренажа участка, отвода грунтовых вод и защиты фундамента необходим песок с высоким коэффициентом фильтрации. Оптимально подходит крупнозернистый или среднезернистый песок с Kф не менее 5–10 м/сут. Мелкий песок с Kф 1–3 м/сут применим лишь при устройстве сопутствующего дренажа мелкого заложения. На участках, проходящих в выемках или в местах с ожидаемым большим скоплением воды, не следует применять материал с коэффициентом фильтрации менее 2 м/сут.
• Дорожное строительство — дренирующие слои дорожных одежд устраивают из песка, гравия, отсортированного шлака и других местных материалов. Материал должен обладать коэффициентом фильтрации, соответствующим толщине дренирующего слоя. Для эффективной работы дренажа в дорожной конструкции требуется Kф от 3 до 10 м/сут.
• Септики и фильтрационные поля — скорость фильтрации напрямую определяет эффективность почвенной доочистки сточных вод. Если песок слишком мелкий или содержит глину, фильтрационное поле быстро заиливается, и система выходит из строя. Для фильтрационных полей рекомендуется песок с Kф не менее 5–10 м/сут.
• Подушки под фундамент — крупнозернистый песок в основании фундамента не только выравнивает нагрузку, но и отводит грунтовые воды, предотвращая морозное пучение. Для этой цели подходит песок с Kф от 10 м/сут и выше.
• Ландшафтные работы — при создании газонов, садовых дорожек и площадок песчаная отсыпка с хорошей фильтрацией не превращается в грязь после дождя и не требует частого ремонта.

Региональная специфика, водопроницаемость песка в Великом Новгороде и Новгородской области

Новгородская область имеет ряд особенностей, которые необходимо учитывать при выборе песка для дренажных и фильтрационных задач.

• Преобладание тяжелых почв. В Новгородской области тяжелые почвы занимают больше половины площади сельхозугодий. Моренные толщи представлены валунными супесями и суглинками с коэффициентом фильтрации от 0,002 до 0,01 м/сут. Это означает, что естественный водоотвод на таких грунтах крайне затруднен, и роль песчаных фильтрующих слоев возрастает многократно.
• Опыт дренажных систем. Опытно-производственный участок закрытого дренажа «Кшентицы», расположенный вблизи Великого Новгорода, был сдан в эксплуатацию в 1989 году. Участок сложен моренными суглинками с коэффициентом фильтрации 0,01–0,002 м/сут. Засыпка дренажных траншей выполнялась песчано-гравийной смесью (ПГС) и древесной щепой. Многолетние наблюдения подтвердили эффективность такого решения на тяжелых грунтах.
• Глубина промерзания. Нормативная глубина промерзания в Новгородской области составляет: для суглинков и глин 1,3 м, для супесей и мелкозернистых пылеватых песков 1,5 м. При проектировании дренажа это необходимо учитывать: песчаная засыпка должна располагаться ниже глубины промерзания или выполняться из непучинистых материалов.
• Местные пески. Коэффициенты фильтрации пород Новгородской области колеблются от тысячных долей до 36–37 м/сут. Это означает, что далеко не каждый местный песок подходит для ответственных дренажных систем. Для дренажа септиков и скважин в регионе рекомендуются пески с коэффициентом фильтрации 5–8 м/сут.

Рекомендации для региона:

•     Отдавать предпочтение промытому крупнозернистому или сеяному песку с подтвержденными характеристиками.
•     Учитывать глубину промерзания при проектировании дренажа.
•     Проверять местный материал на содержание глинистых и пылевидных частиц.
•     Использовать песчано-гравийную смесь для засыпки дренажных траншей на тяжелых грунтах.

Часто задаваемые вопросы

Вопрос	Ответ
Какой песок лучше всего пропускает воду?	Крупнозернистый чистый песок без глинистых и пылевидных примесей, промытый речной, кварцевый или гравелистый. Коэффициент фильтрации такого песка достигает 20–50 м/сут и выше.
Можно ли использовать карьерный песок для дренажа?	Можно, но с осторожностью. Карьерный песок часто содержит глину и пыль, которые снижают водопроницаемость. Если коэффициент фильтрации ниже 3 м/сут, такой песок для дренажа не подходит.
Какое значение коэффициента фильтрации считается нормальным для дренажа?	Для эффективного дренажа рекомендуется коэффициент фильтрации не менее 5–10 м/сут. Для дорожных дренирующих слоев от 3 до 10 м/сут в уплотненном состоянии.
Влияет ли температура воды на коэффициент фильтрации?	Да, влияет. Холодная вода более вязкая и фильтруется медленнее. В расчетных формулах используется температурная поправка. Коэффициент фильтрации обычно приводят к стандартной температуре 10°C.
Как часто нужно проверять коэффициент фильтрации песка?	При строительстве ответственных объектов на этапе входного контроля каждой партии. При эксплуатации дренажных систем периодически, особенно если наблюдается замедление водоотвода.
Что делать, если песок на участке имеет низкий коэффициент фильтрации?	Варианты: заменить песок на привозной крупнозернистый, использовать песчано-гравийную смесь, увеличить толщину дренирующего слоя или комбинировать песок с другими материалами (щебень, гравий).
Чем отличается водопроницаемость от влагоемкости?	Влагоемкость — способность грунта удерживать воду, водопроницаемость — способность пропускать ее. Песок может удерживать много воды, но пропускать ее медленно (например, мелкий глинистый песок).
Какой песок подходит для септика и фильтрационных полей?	Песок с коэффициентом фильтрации не менее 5–10 м/сут — среднезернистый или крупнозернистый, чистый, без глинистых включений.

Коэффициент фильтрации — фундаментальная характеристика песка, определяющая его пригодность для дренажа, строительства и фильтрации. Быстрее всего воду пропускает крупнозернистый чистый песок с коэффициентом фильтрации 20–50 м/сут и выше. Мелкий глинистый песок с Kф менее 1 м/сут для дренажа непригоден.

Для условий Великого Новгорода и Новгородской области выбор песка имеет особое значение из-за преобладания тяжелых суглинистых и заболоченных почв. Рекомендуется использовать крупнозернистый промытый песок или песчано-гравийную смесь, проверенную на фильтрационные свойства, с учетом глубины промерзания грунтов.

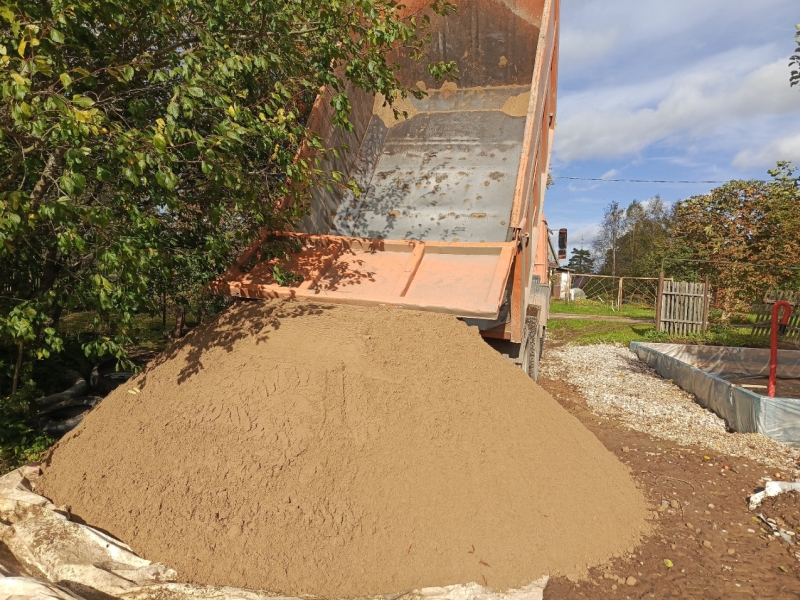

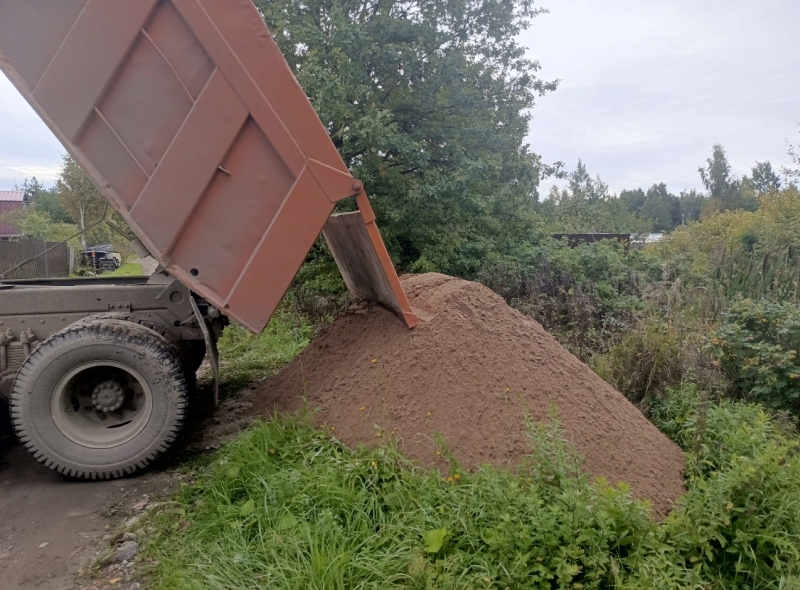

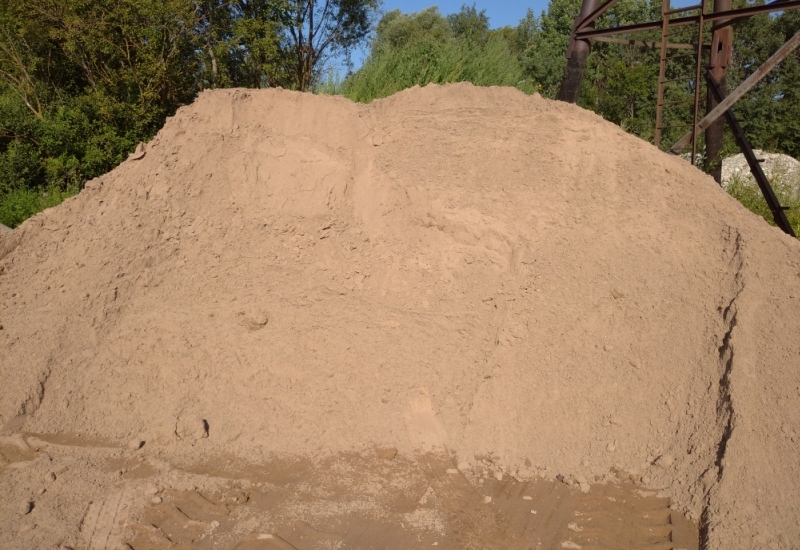

В Великом Новгороде и Новгородской области купить с доставкой песок, необходимого уровня водопроницаемости, поможет ГК «Земстрой-Н». В наличии на складе в городе всегда имеются различные варианты песка для разных задач. Дополнительно, мы обязательно проконсультируем вас о возможности применения песка на вашем участке для конкретных строительных работ.
