Расклинцовка щебня — технологический прием устройства щебеночных оснований, при котором пространство между зернами крупной фракции последовательно заполняется более мелкими фракциями. В результате формируется плотный монолитный слой, где отдельные камни теряют подвижность относительно друг друга. Метод известен также как «способ заклинки» и применяется при строительстве автомобильных дорог, площадок, подъездных путей, оснований под фундаменты и мощение.
Щебень сам по себе сыпучий материал, его частицы не связаны между собой, поэтому под нагрузкой камни могут смещаться в стороны или проседать. Расклинцовка позволяет добиться монолитности без применения вяжущих веществ: цемента или битума. Мелкие камни при трамбовке заклинивают крупные, ограничивая их взаимное перемещение. Основание приобретает упругость и устойчивость к динамическим и статическим нагрузкам, что продлевает срок службы дорожного полотна и фундаментов.
Метод применяется как на промышленных объектах при прокладке скоростных трасс, железных дорог, взлетно-посадочных полос аэродромов, строительстве высотных зданий, так и в частном строительстве: для оснований под фундаментом дома, подъездов к участку, гаражу, дорожек на участке, бутования столбов забора.
Нормативная база
Требования к расклинцовке щебня закреплены в ряде нормативных документов. Ключевыми являются:
- СП 78.13330.2012 «Автомобильные дороги» (актуализированная редакция СНиП 3.06.03-85) — устанавливает технологию устройства оснований методом заклинки, требования к уплотнению и расходу материалов;
- СП 490.1325800.2020 «Аэродромы. Правила производства работ» — регламентирует расклинцовку при устройстве аэродромных оснований;
- ГОСТ 8267-93 — требования к щебню из плотных горных пород;
- ГОСТ 25607-2009 — требования к смесям щебеночным и песчано-щебеночным;
- ГОСТ 3344-83 — требования к шлаковому щебню;
- СТО НОСТРОЙ 2.25.31-2011 — стандарт организации, детализирующий технологию устройства оснований из минеральных материалов, не обработанных вяжущими.
Соблюдение этих документов обеспечивает контролируемость работ, оптимальный расход материалов и безопасность построенных объектов.
Отдельно следует учитывать изменения, вступившие в силу в 2021–2025 годах и напрямую затрагивающие технологию расклинцовки.
- Изменение № 1 к СП 34.13330.2021 (утверждено приказом Минстроя России от 27.12.2024 № 947/пр, введено в действие с 28 января 2025 года) дополнило свод правил таблицей 8.7, устанавливающей основные показатели свойств каменных материалов для покрытий дорожных одежд. Для дорог IV категории марка по дробимости щебня должна быть не менее 800, марка по сопротивлению дроблению и износу не менее И4, марка по морозостойкости не ниже F25 (для районов со среднемесячной температурой наиболее холодного месяца от 0 до минус 15 °C и ниже), марка по содержанию зерен пластинчатой и игловатой формы не менее Л25, марка по водостойкости для щебня в щебеночно-песчаных смесях не менее В1. Документ также прямо указывает, что при устройстве оснований дорожных одежд по способу заклинки применяют щебень, отвечающий требованиям ГОСТ 32703 и ГОСТ 32826.
- Изменение № 2 к СП 78.13330.2012 (утверждено приказом Минстроя России от 19.10.2021 № 762/пр) уточнило порядок определения объема каменного материала. Согласно обновленному пункту 10.2, объем материала в насыпном виде определяется с учетом коэффициента запаса на уплотнение: для щебня фракций 31,5–63 и 63–90 мм марки по дробимости 800 и более коэффициент составляет 1,25–1,3, для щебня марок ниже 800 — 1,3–1,5, для шлакового щебня 1,3–1,5 в зависимости от плотности. Кроме того, Изменение № 2 дополнило пункт 10.6 положением о допустимости применения асфальтобетонного гранулята с крупностью зерен не более 31,5 мм для устройства оснований методом заклинки, а расход расклинивающих фракций предписано принимать по ГОСТ Р 58397-2019 (таблица 2). Для операционного контроля качества уплотнения введен пункт 10.29а, предусматривающий применение штамповых установок статического и динамического нагружения с обязательным контролем не менее 10% измерений по стандартной методике.
Характеристики щебня для расклинцовки
Качество расклинцовки напрямую зависит от свойств исходного материала. Рассмотрим ключевые параметры.

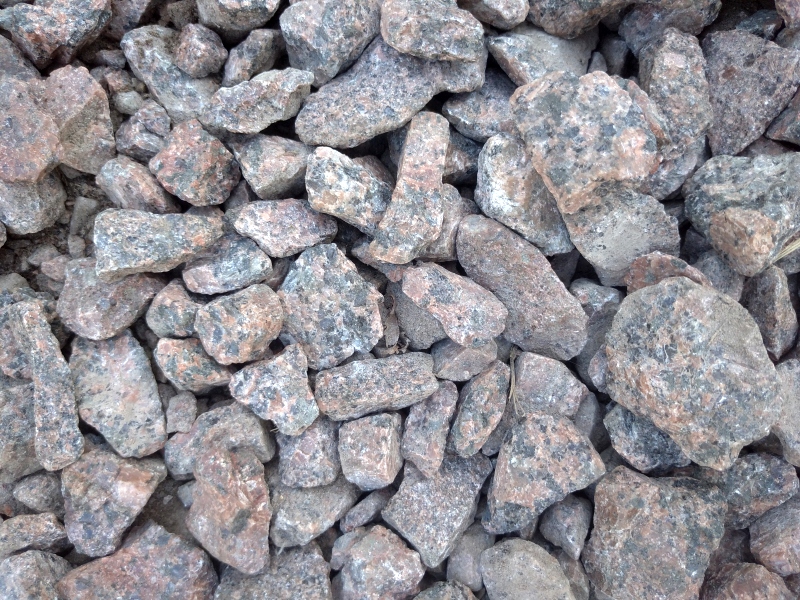

Вид щебня. Для расклинцовки пригодны щебень из магматических пород (гранит, габбро, диорит, базальт), метаморфических (серпентинит, амфиболит, мрамор) и осадочных (известняк). Наилучшими эксплуатационными характеристиками обладают магматические и метаморфические породы.
Известняковый щебень уступает им по прочности и морозостойкости, но может использоваться для неответственных работ: под пешеходными дорожками, при бутовании столбиков, на участках с малой нагрузкой.

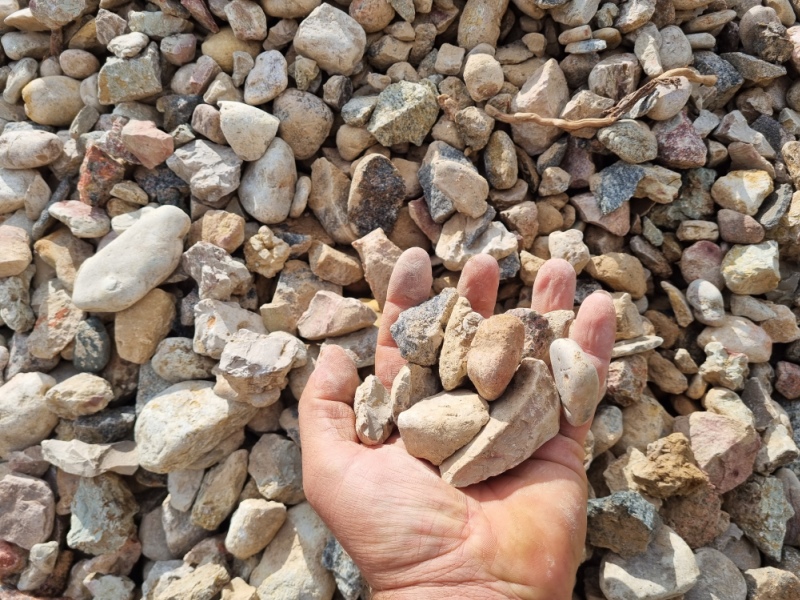

Фракционный состав. Для расклинцовки применяются две категории фракций крупная и мелкая:

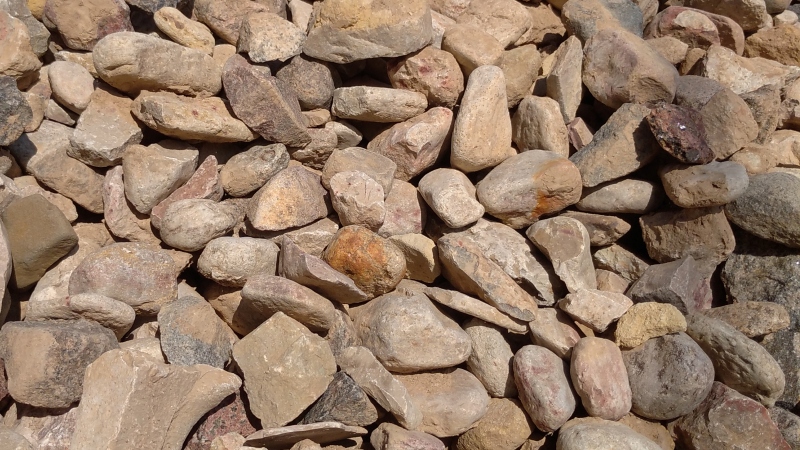

- Основная (крупная) фракция — несет основную нагрузку. Согласно СП 490.1325800.2020, для щебня фракции 40–70 мм расклинивание проводится последовательно щебнем 10–20 мм и 5–10 мм с расходом 15 и 10 м³ на 1000 м² соответственно. Допускается одноразовая расклинка смесью фракций 5–20, 0–20 или 0–10 мм с суммарным расходом. Для фракции 70–120 мм применяется последовательная расклинка щебнем 20–40, 10–20 и 5–10 мм с расходом по 10 м³ на 1000 м² каждой фракции.
- Согласно СТО НОСТРОЙ 2.25.31-2011, в качестве основного применяется щебень фракций от 40 до 80 мм или от 80 до 120 мм. Для фракции 40–80 мм расклинивающим служит щебень 5–10 или 10–20 мм, а также готовые смеси С6 и С11; для фракции 80–120 мм — фракции 5–20 и 20–40 мм, смеси С5 и С10.
В частном строительстве допускается применение нестандартных фракций 10–15, 15–20 и отсева 0–10.
Прочность. Марка по прочности на раздавливание — критический параметр. Для щебня из магматических пород она должна быть не ниже М800, для осадочных не ниже М600. При строительстве дорог I–II категорий и многоэтажных зданий показатели должны превышать М1000. Прочность расклинивающей фракции может быть на одну марку ниже основной. Если щебень недостаточно прочен, он будет дробиться в процессе уплотнения, что приведет к просадкам основания.
Лещадность. Лещадными называют зерна плоской или игольчатой формы, они плохо уплотняются и разрушаются при трамбовке. Для расклинцовки оптимален щебень I и II групп лещадности (5–15% лещадных зерен) кубовидной формы. В частном строительстве допускается применение III и IV групп (15–25% и 25–35% соответственно). Для повышения плотности верхние слои основания из лещадного щебня иногда обрабатывают органическими вяжущими.
Морозостойкость. Показатель морозостойкости обозначается латинской буквой F и числом циклов замораживания-оттаивания, которые материал выдерживает без разрушения. Для районов со среднемесячной температурой наиболее холодного месяца от −15 до −30 °C (что соответствует климату Новгородской области) минимальное значение — F50. При более низких температурах требуется F75. Оптимально использовать щебень с показателем от F100 и выше.
Водопоглощение и водостойкость. Высокое водопоглощение снижает прочность и морозостойкость материала. Предпочтителен щебень с низкой пористостью: гранитный, габбро, диоритовый, мраморный, серпентинитовый. Водостойкость оценивается по потере массы после замачивания: для расклинцовки пригоден щебень марки 1 (потеря до 1%) или марки 2 (потеря 1–3%). На болотистых участках и при близком залегании водоносного горизонта рекомендуется применять материал первой марки.
Содержание зерен слабых пород. Примеси слабых пород разрушаются под нагрузкой, создавая пустоты и нарушая монолитность основания. Допустимое содержание таких зерен не более 10%. Чем выше марка по прочности, тем меньше в щебне слабых примесей.
Насыпная плотность и радиоактивность. Насыпная плотность определяет количество материала в кубическом метре до трамбовки и используется при расчете объемов засыпки и транспортировки. По радиоактивности для расклинцовки в жилой зоне пригоден только щебень первого класса (до 370 Бк/кг). Материал второго класса (до 740 Бк/кг) допускается на промышленных объектах и дорогах вне жилых районов, третьего (до 1500 Бк/кг) — только на дорогах вне населенных пунктов.
Технология расклинцовки
Процесс включает несколько последовательных этапов.
- Подготовка основания. На размеченной площадке снимается плодородный слой, отрывается котлован на проектную глубину. Грунт уплотняется виброплитой или катком. Дно выстилается геотекстилем для гидроизоляции, поверх укладывается песчаная подушка толщиной 10–30 см, которая также уплотняется.
- Укладка основной фракции. Щебень основной фракции распределяется укладчиком или автогрейдером слоем 15–30 см. Производится полив водой из расчета 15–25 л/м² (для шлакового щебня 25–35 л/м²) для снижения трения между зернами и ускорения уплотнения.
- Уплотнение. На первом и втором этапах основание уплотняется катками на пневматических шинах массой не менее 16 т, прицепными вибрационными катками массой не менее 6 т, решетчатыми массой не менее 15 т. Общее число проходов катков статического типа не менее 30 (10 на первом этапе и 20 на втором), комбинированных не менее 18 (6 и 12), вибрационного типа не менее 12 (4 и 8). Основания из щебня марок по прочности менее 600 уплотняются катками на пневматических шинах массой не более 16 т не менее чем за 20 проходов или виброплитами.
- Расклинцовка. На втором этапе производится расклинцовка слоя щебнем мелких фракций с последовательно уменьшающимися размерами. При использовании трудноуплотняемого щебня слой перед распределением расклинивающего материала обрабатывается органическим вяжущим из расчета 2–3 л/м². По расклинивающей фракции также производится полив водой (10–12 л/м²).
- Финишная обработка. После окончания уплотнения по поверхности распределяется каменная мелочь из изверженных пород марки не ниже 800 (из осадочных не ниже 600) в количестве 1 м³ на 100 м² с уплотнением за 4–6 проходов катка.
Качество расклинцовки контролируется несколькими способами. Визуально оценивается отсутствие волн и подвижности щебня на поверхности после уплотнения. Инструментально проверяется наличие следа от прохода катка массой 10–13 т: если след отсутствует, уплотнение считается достаточным. Признаком достижения качественной заклинки служит также целостность керна, взятого из основания. Документарный контроль включает записи в общем журнале работ, данные журнала лабораторного контроля, протоколы испытаний зернового состава и степени уплотнения щебня.
На промышленных объектах расклинцовка выполняется строго по регламенту с соблюдением всех государственных стандартов. Применяются специализированные катки, все характеристики щебня подтверждаются сертификатами. В частном строительстве требования мягче: допускается использование известнякового или гравийного щебня, уплотнение может производиться бытовыми виброплитами или ручными катками. Для пешеходных дорожек и тротуаров допускается одноразовая расклинка фракцией 5–10, 5–20 или 10–20 мм.
Региональная специфика
Новгородская область располагает собственной сырьевой базой для производства щебня. По состоянию на 2023 год в регионе разведано восемь месторождений карбонатных пород для производства строительного камня. Крупнейшие из них Угловское, Заречье и Трубское сосредоточены в Окуловском муниципальном районе.
В Старорусском районе разрабатывается участок карбонатных пород «Бурети» месторождения «Ильменское». Сырье используется для производства известняковой муки и щебня для автодорожного строительства. Известняковый щебень Новгородской области, как правило, имеет марку по прочности М400–600.
Известняковый щебень является доступным местным материалом. Однако, при марке по прочности ниже 600 он не подходит для расклинцовки, в этом случае основание устраивается без расклинивающих фракций. Для устройства оснований с расклинцовкой в регионе чаще применяется гранитный щебень, поставляемый из Карелии и других месторождений Северо-Запада.
Климат Новгородской области характеризуется среднемесячной температурой наиболее холодного месяца в диапазоне от −5 до −15 °C (в отдельные годы до −20 °C). Согласно СТО НОСТРОЙ 2.25.31-2011, для районов с температурой от −15 до −30 °C минимальная морозостойкость щебня для расклинцовки F50. Для дорог IV–V категорий допускается F25. Гранитный щебень с F300 и известняковый с F50 полностью удовлетворяют этим требованиям.
Отраслевые сметные нормативы, утвержденные приказом Минтранса России от 09.10.2017 № 412, содержат отдельные позиции по укреплению обочин щебнем методом расклинки на территории Новгородской области. В частности, предусмотрены работы по профилированию и укатке щебня основной фракции, разравниванию щебня расклинивающей фракции, уплотнению обочины и поливу водой при уплотнении. Измеритель 1000 м², толщина слоя 20 см, что подтверждает практическое применение технологии в регионе.
Расклинцовка для разных типов объектов
Выбор фракций и техники уплотнения зависит от назначения объекта и величины нагрузок. Ниже приведены рекомендуемые параметры для основных типов оснований.
| Тип объекта | Основная фракция | Расклинивающие фракции | Техника уплотнения | Примечания |
| Автодороги I–II категорий (скоростные трассы, магистрали) | 70–120 мм или 80–120 мм | 20–40, 10–20, 5–10 мм (последовательно) | Катки на пневматических шинах массой не менее 16 т; вибрационные катки | Требуется строгое соблюдение ГОСТ и сертификация материалов; марка по дробимости не ниже М1000 |
| Автодороги IV–V категорий (дороги местного значения) | 40–70 мм | 10–20, 5–10 мм | Катки массой 6–15 т; комбинированные катки | Допускается одноразовая расклинка смесью 5–20 мм; марка по дробимости не ниже М800 |
| Фундаменты зданий | 40–70 мм | 10–20, 5–10 мм | Виброплиты тяжелого класса; катки массой до 10 т | Слой основной фракции 15–30 см; обязательна песчаная подушка и геотекстиль |
| Подъездные пути, площадки | 40–70 мм | 10–20, 5–10 мм | Виброплиты; катки массой 6–10 т | В частном строительстве допускается известняковый щебень при марке не ниже М600 |
| Пешеходные дорожки, тротуары | 20–40 мм | 5–10 мм или отсев 0–10 мм | Виброплиты бытового класса; ручные катки | Допускается одноразовая расклинка фракцией 5–10 или 5–20 мм |
| Бутование столбов ограждений | 20–40 мм | 5–10 мм или отсев | Ручная трамбовка; виброплита | Известняковый щебень допустим для неответственных конструкций |
| Аэродромные основания | 70–120 мм или 80–120 мм | 20–40, 10–20, 5–10 мм | Тяжелые вибрационные и пневмоколесные катки | Регламентируется СП 490.1325800.2020; обязательный лабораторный контроль |
| Железнодорожные основания | 70–120 мм | 20–40, 10–20, 5–10 мм | Катки массой не менее 16 т | Требуется повышенная морозостойкость (не ниже F100) |
Приведенные параметры являются ориентировочными. Для конкретного объекта фракционный состав и режим уплотнения уточняются проектом на основании данных инженерно-геологических изысканий и расчетных нагрузок.
Популярные вопросы
Можно ли использовать вторичный щебень (из бетонного лома) для расклинцовки?
Вторичный щебень допускается применять для неответственных объектов — временных подъездных путей, площадок с малой нагрузкой. Однако его прочностные характеристики, как правило, ниже, чем у природного щебня, а лещадность выше. Для оснований под фундаментами, дорогами с интенсивным движением и аэродромами вторичный щебень не рекомендуется. Если он все же используется, необходима обязательная проверка марки по дробимости и морозостойкости.
Нужно ли поливать щебень водой при расклинцовке, если работы ведутся в дождь?
Нет. Избыточное увлажнение снижает эффективность уплотнения и может привести к переувлажнению основания. Норма полива при укатке основной фракции составляет 15–25 л/м² (для шлакового щебня — 25–35 л/м²), при расклинцовке — 10–12 л/м². Если грунт и щебень уже насыщены влагой после дождя, полив не производится.
Какой минимальный слой щебня допустим при расклинцовке?
Для основной фракции минимальная толщина слоя в уплотненном состоянии составляет, как правило, 15 см. Для пешеходных дорожек и неответственных площадок допускается слой 10–15 см. Меньшая толщина не обеспечивает достаточной несущей способности и монолитности основания. Точное значение определяется проектом в зависимости от нагрузки.
Чем можно заменить геотекстиль, если его нет в наличии?
Полноценной замены геотекстилю нет. Его основная функция — разделение слоев (щебня и грунта) и предотвращение их взаимопроникновения. В частном строительстве иногда используют плотную мешковину или агроволокно, однако это снижает дренажные свойства основания и долговечность конструкции. Экономия на геотекстиле обычно приводит к дополнительным затратам на ремонт.
Обязательно ли использовать гранитный щебень или можно обойтись известняковым?
Известняковый щебень допустим для неответственных объектов (дорожки, площадки, бутование столбов) при условии, что его марка по прочности не ниже М600 и морозостойкость соответствует климатической зоне. Для дорог с интенсивным движением, фундаментов зданий и аэродромов применяется гранитный или другой щебень из магматических пород. Важно учитывать, что при марке ниже М600 расклинцовка известняковым щебнем не допускается — основание устраивается без расклинивающих фракций.
Как проверить качество расклинцовки без специального оборудования?
Визуально: после уплотнения на поверхности не должно быть волн, подвижности щебня, следов от прохода катка массой 10–13 т. Также можно использовать простой тест — насыпать на основание немного щебня и проехать по нему катком: если зерна дробятся, а не вдавливаются вглубь, уплотнение достаточное. Инструментальный контроль (штамповые установки, динамическое нагружение) применяется на ответственных объектах и регламентируется СП 78.13330.2012.
Сколько воды нужно для полива щебня при расклинцовке?
Расход воды зависит от этапа: при уплотнении основной фракции 15–25 л/м² (для шлакового щебня 25–35 л/м²), при распределении и уплотнении расклинивающих фракций 10–12 л/м². Вода снижает трение между зернами, ускоряет взаимозаклинивание и уменьшает пылеобразование. Переувлажнение недопустимо.
Расклинцовка щебня остается востребованной технологией устройства дорожных оснований благодаря сочетанию прочности, экономичности и доступности материалов.
Для Новгородской области ключевое значение имеет баланс между использованием местного известнякового щебня и привозного гранитного. Известняк экономически выгоден, но при марке ниже 600 не пригоден для расклинцовки. Гранитный щебень обеспечивает требуемые характеристики, но увеличивает логистические затраты. Грамотный подбор фракций, соблюдение нормативных требований и тщательный контроль уплотнения позволяют получать долговечные основания, пригодные для дальнейшего устройства асфальтобетонных покрытий и покрытий из мелкоразмерных элементов.

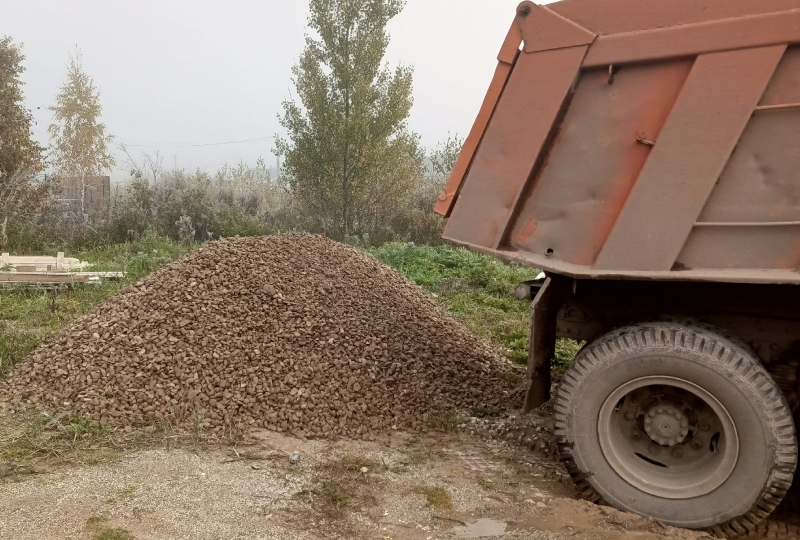

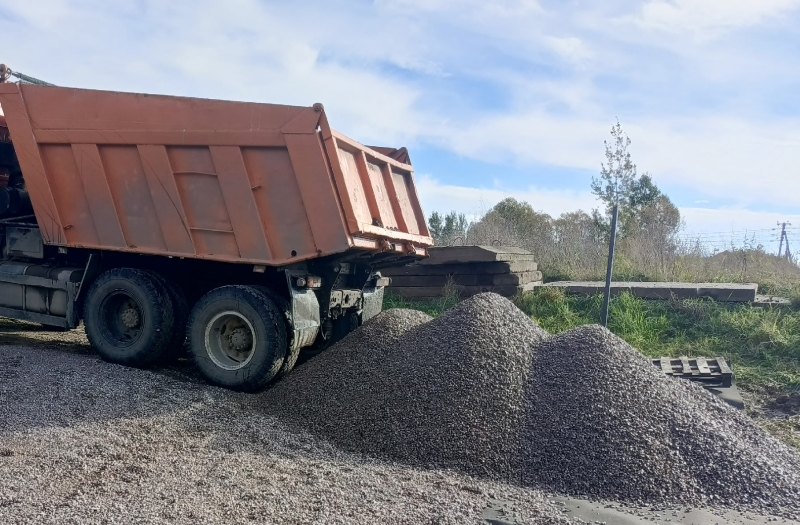

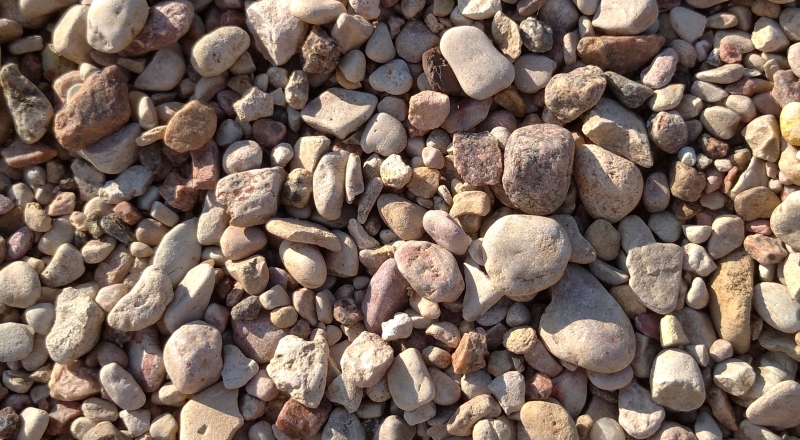

В Великом Новгороде и Новгородской области купить гравийный и гранитный щебень с доставкой, подходящий для работ по расклинцовке, поможет ГК «Земстрой-Н». У нас в наличии на складе в городе всегда имеются различные виды и фракции щебня. Дополнительно, мы всегда готовы проконсультировать вас по возможности использования конкретного вида щебня для расклинцовки на вашем объекте или участке.
